Connectique - Débits et vitesses de transfert



Réseau sans filUSB 2



Pour les néophytes : quelques explications "basiques" sur le matériel, afin de s'orienter un peu plus facilement dans cette "jungle" ;-) Pour tous : des liens pour se tenir au courant des dernières évolutions et se documenter plus avant.
Le matériel informatique évoluant très rapidement, certaines informations peuvent devenir rapidement obsolètes : Tenir compte de la date de rédaction des articles. Merci de me signaler toute erreur ou imprécision (lien en bas de page).





Débits :



Byte et bit :

Il ne faut pas confondre un bit avec un byte (voir sur Wikipedia)

bit chiffre binaire (0 ou 1) = la plus petite unité en informatique
byte octet en anglais = 8 bits

Donc 8 bits = 1 byte = 1 octet



En considérant que 8 bits = 1 octet, on peut dire que : 8 Mbits/s (Mbps) = 1 Mo/s

Exemple : une connexion Internet 8 Mega = 8 Mbits/s (8 Mbps) = 1 Mo/s

C'est la vitesse en Mo/s qui est la plus intéressante ou "parlante" pour l'utilisateur.
En sachant qu'une photo fait entre 1 et 3 Mo, on peut estimer plus facilement le temps de transfert avec une connexion à 1 Mo/s (débit théorique maximal).



Convention d'écriture :

On peut écrire indifféremment :

bits/s = bit/s bits par seconde bps
Kbits/s = Kbit/s Kbits par seconde Kbps
Mbits/s = Mbit/s Mbits par seconde Mbps
Gbits/s = Gbit/s Gbits par seconde Gbps





bps et o/s :

Il faut 8 bits pour faire 1 octet.
Mais, comme on est en binaire, il faut 1024 octet pour faire 1 kilo octet

1 Kbps 125 octets / seconde 512 Kbps = 62.5 Ko/s
1 Mbps 122 ko / seconde 100 Mbps = 11.9 Mo/s
1 Gbps 119 Mo / seconde



Youpa.free.fr - Unités informatiques et conversions



La vitesse de transfert joue particulièrement pour le transfert de données sur disque dur.

Les débits réels varient beaucoup. Ceci car, avec les données d'un fichier, sont également transmises des données de contrôle, de cryptage, etc.
(en Wi-Fi, par exemple, une connexion cryptée sera toujours plus lente qu'une connexion non cryptée)

La vitesse de transfert sera beaucoup plus élevée pour les gros fichiers que les petits fichiers.

Le eSATA est plus rapide que les normes USB ou Firewire car il n'y a pas de conversion de données (à voir sur Internet)





Connectique externe :

L'USB 3.0 est à privilégier pour sa rapidité. Il devance le eSATA moins populaire.
Dans le monde Apple, le Firewire est remplacé par l'USB 3.0 dans les derniers modèles

Type débit théorique débit réel Documentation
USB 1.1 12 Mbps   - Wikipedia.fr
- Commentcamarche.net
USB 2.0 480 Mbps 20 à 30 Mo/s
USB 3.0 4.8 Gbps 65 à 150 Mo/s Nouvelle norme plus rapide
12/01/2009 : Generation-nt.com - CES : L'USB 3 moins performant que prévu ?
07/10/2009 : Laruche.it - USB 3.0 : les performances face à l'USB 2.0 et à l'eSATA !
USB 3.1 10 Gbps   Nouvelle norme (2015-2016)
Elle apparait en même temps que les connecteurs identiques et symétriques (Type C)
Voir sur : http://www.usb.org/
On voit que l'USB 1.1 a un débit trop faible pour un disque dur.
Le débit en USB 3.0 dépend du périphérique et de la carte USB 3.0 : voir ma page : CrystalDiskMark et CrystalDiskInfo

Firewire 400 400 Mbps 25 à 35 Mo/s Commentcamarche.net - Wikipedia.fr
Firewire 800 800 Mbps
Le Firewire est le successeur du SCSI. Comme avec ce dernier, plusieurs périphériques peuvent être branchés "en série".
Le Firewire est surtout utilisé sur les ordinateurs Apple. Il est performant pour les transferts video (exemple : camescope).
L'avantage du Firewire sur l'USB 2.0, c'est qu'il peut alimenter (normalement sans problème) le périphérique.
Le Firewire 1600 est en préparation.

eSATA 3 Gbps 65 à 80 Mo/s
Ne pas confondre avec le SATA. L'eSATA sert à connecter des périphériques externes (exemple : disque dur). Il n'est pas très répandu, mais c'est le connecteur le plus rapide. Voir ma page





Connectique externe vidéo :

VGA, DVI, HDMI et DisplayPort : voir ma page : Ecran : connecteurs et normes

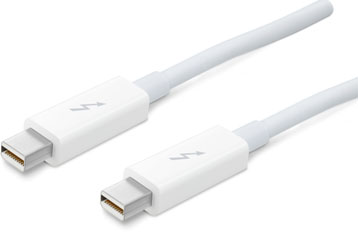

Thunderbolt (sur Wikipedia)





Connectique réseau :

Trois types de connexion réseau :
- filaire (RJ45),
- sans-fli (Wi-Fi, on pourrait citer le Bluetooth)
- courants porteurs (CPL)

Type débit théorique débit réel Documentation
RJ45 Ethernet 10 Mbps   Commentcamarche.net - Wikipedia.fr

Le moyen le plus fiable et le plus rapide.
RJ45 Fast Ethernet 100 Mbps 10 Mo/s
RJ45 Gigabit 1 Gbps 30 à 40 Mo/s
Ethernet 10 Gigabits
Le Gigabit est à privilégier maintenant. Bien que tous les éléments du réseau doivent être en Gigabit pour profiter de cette vitesse.
Une nouvelle norme 10 Gigabit est en préparation (voir wikipedia.fr)

Wifi 802-11b 11 Mbps 800 Ko/s Commentcamarche.net - Wikipedia.fr

Pratique. Mais manque de performance et de sécurité.
Voir ma page : Réseau Wifi
Wifi 802-11g 54 Mbps 4 Mo/s
Wifi 802-11n 300 Mbps 10 Mo/s
Wifi 802-11ac 500 Mps   Voir sur : Wikipedia.fr

CPL 85 Mbps   Commentcamarche.net - Wikipedia.fr

Voir ma page : Réseau CPL
  200 Mbps
  500 Mbps 7-10 Mo/s
  600 Mbps
  1200 Mbps > 20 Mo/s





Connectique Internet / ADSL :
Type débit théorique débit réel Documentation
modem 56K (RTC) 64 Kbps 4 Ko/s - Wikipedia.fr

ADSL 512 512 Kbps 64 Ko/s
ADSL 1024 1024 Kbps 128 Ko/s
ADSL 8 Mega 8 Mbps 800 Ko/s
ADSL 2 12 Mbps   Apparu en 2003
ADSL 2+ 25 Mbps
Les débits mentionnés sont les débits en Download (réception - téléchargement). Les débits en Upload (émission) sont toujours beaucoup moins élevés
Remarquer que l'ADSL 8 Mega a un débit comparable au Wifi 802-11/b

On tend vers des débits de plus en plus élevés grâce à la fibre optique (voir wikipedia.fr)
La fibre optique FFTH (jusqu'au domicile) permet, normalement, un débit égal en upload.

- ADSL sur Wikipedia
- ADSL sur Commentcamarche.net

22/04/2003 : Cnetfrance.com - ADSL 2: beaucoup plus vite, un peu plus loin
"Des 512 kbps lors des débuts de la technologie, les débits permis par cette nouvelle déclinaison de l'ADSL atteignent 15 voire 20 Mbps. Cet accès très haut débit est censé pallier les limites de la première version de l'ADSL.."





Connectique mobile 3G / 4G :
Type   débit théorique en Ko/s ou Mo/s Documentation
G GPRS 56 à 144 kbps 7 à 18 Ko/s
E Edge 384 Kbps 48 Ko/s
3G UMTS 1.9 Mbps 256 Ko/s
3G+ ou H HSDPA 14 Mbps
H+ DC 42 Mbps
4G LTE 150 Mbps
4G+ LTE-A 1 Gbps
5 G



- 3G sur Wikipedia

Phoneandroid.com - QUE SIGNIFIENT LES LETTRES E, 3G, H+, 4G ET 4G+ SUR VOS SMARTPHONES

Monpetitforfait.com - Différence entre les réseaux mobiles

Commentcamarche.net - Téléphonie mobile - 3G et 4G expliquées

11/09/2012 : NextInpact.com - [Recap'] 3G / 3G+ : les débits maximums suivant les opérateurs et les forfaits





Connectique interne :

Le plus courant en 2015 :
SATA III pour les disques durs et lecteurs SSD
PCI Express pour les cartes graphiques... et de plus en plus pour les lecteurs SSD (voir ma page)

Type débit théorique débit réel Documentation
IDE 33, 66, 100, 133 33 à 133 Mo/s   Wikipedia.fr - OBSOLETE
Utilisé pour connecter disques dur, CD et DVD-ROM
Dénommé PATA lors de l'apparition de la norme SATA

SATA I 150 Mo/s   Wikipedia.fr
SATA II 300 Mo/s 260-270 Mo/s
SATA III 750 Mo/s   Le SATA 3.0 double encore la vitesse de transfert : 6 Gb/s

Serial Attached SCSI (SAS)     Wikipedia.fr

PCI 132 Mb/s   Wikipedia.fr - OBSOLETE
PCI-X     Wikipedia.fr
Le PCI-X est une évolution du PCI
PCI Express
(PCI-E ou PCIe)
250 Mb/s (1.1)   Plusieurs versions, 1X, 2X, 4X, 8X, 12X, 16X et 32X
Utilisé pour le branchement de carte graphique
- Wikipedia.fr
- Commentcamarche.net
- Le Peripheral Component Interconnect Express ou PCI Express
PCI Express 2.0 500 Mb/s (2.0)   PCI Express 2.0 vient remplacer la norme en vigueur : le PCI Express 1.x
PCI Express 3.0 500 Mb/s (2.0)   20/01/2012 : Hardware.fr - PCI Express 3.0 : impact sur les performances

AGP 266 mb/s (1x)
2.13 Gb/s (8x)
  Ancienne norme pour les cartes graphiques

PS : Toutes ces données sont à vérifier.

Le débit en lecture est toujours plus élevé qu'en écriture.
Le débit dépend également de la qualité du matériel (exemple : clé USB bon marché ou de bonne marque)



Voir aussi :

- List of device bit rates sur Wikipedia





Réseau : Wifi - CPL - Bluetooth :

Voir aussi mes pages :
- Réseau : Connexion réseau
- Wi-Fi : Connexion Wi-Fi
- CPL : Le CPL = les courants porteurs



Wifi - Ethernet :

Une connexion Wi-Fi, à la norme 802-11G sera toujours moins rapide qu'une connexion par câble réseau Ethernet :

Norme Débit théorique Débit réel Débit réel en Mo par seconde
Wi-Fi 802-11B 11 Mbps 6 Mbps 800 Ko/s Sur Wikipedia
Wi-Fi 802-11G 54 Mbps 30 Mbps 4 Mo/s Sur Wikipedia
Wi-Fi 802-11N 150 Mbps     Sur Wikipedia
  300 Mbps 100 Mbps 10 Mo/s
  450 Mbps
Wi-Fi 802-11AC       Sur Wikipedia
Wi-Fi 802-11AD
Par comparaison, débit d'une connexion filaire (Ethernet) :
Fast-Ethernet 100 Mbps 90/100 Mbps 10 Mo/s Sur Wikipedia
Gigabit Ethernet 1 Gbps   30 à 40 Mo/s Sur Wikipedia



07/01/2016 : Clubic.com - CES 2016 : le Wi-Fi i802.11ad se lance chez TP-Link
"... Wi-Fi i802.11ad qui utilise la bande de fréquence des 60 GHz pour proposer des débits atteignant les 4600 Mbps..."



CPL :

Le CPL permet d'utiliser le réseau électrique pour effectuer une connexion réseau.
Il remplace le Wi-Fi

Voir ma page : CPL - Les courants porteurs

Les différents débits :

Débit théorique Débit réel
14 Mbps 5.4 Mbps
85 Mbps 12 Mbps
200 Mbps 30 Mbps
500 Mbps
600 Mbps
1200 Mbps





Bluetooth :

Le Bluetooth permet de connecter sans fil des périphériques : clavier, souris, smartphone, enceinte et casque audio.

Voir aussi ma page : Accessoires Bluetooth



Laboratoire-microsoft.org - Qu'est-ce que Bluetooth et à quoi ça sert ?

Commentcamarche.net - Bluetooth : introduction et fonctionnement

Wikipedia - Bluetooth





Connectique :





USB :

- Voir ma page : USB 3.0 - Carte USB 3.0



Site officiel du standard USB :
http://www.usb.org/

- Universal Serial Bus sur Wikipedia

Support.microsoft.com - Bien utiliser sa clé usb ou une carte SD





Acheter un câble USB :

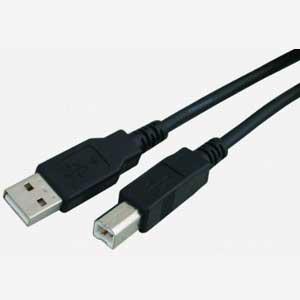

USB 2.0 : Pour imprimante :
Cable USB 2.0



Pour un disque dur externe, privilégier les câbles USB 2.0 Hi Speed

USB 2



USB 3.0 :

1.8 m est suffisant dans la plupart des cas.
Il existe des modèles de 1 m et de 3 m.

Câble USB 3.0
1 m
1.8 m
3 m





Micro USB et mini USB :

Il existe trois formats de connecteurs USB :
- USB (le plus courant)
- Micro USB (mince, que l'on retrouve sur les tablettes et smartphones) avec sa variante OTG
- Mini USB (plus rectangulaire, que l'on retrouve sur les appareils photos, les disques durs externes).
Tout ça, en règle générale :)





Micro USB :

Pour connecter un smartphone ou une tablette sur un ordinateur ou sur un chargeur

Micro USB



Micro USB OTG :

Pour brancher une clé USB sur une tablette ou un smartphone (remarquer la prise femelle).
- Voir aussi ma page : Câble USB OTG

Mini USB



Mini USB :

Pour connecter un appareil photo ou un disque dur externe sur un ordinateur.
Il doit être de bonne qualité pour brancher un disque dur externe 2.5 pouces, car il sert également à l'alimentation du disque.

Mini USB





PCMCIA / ExpressCard :



- PCMCIA sur Wikipedia
PCMCIA (pour Personal Computer Memory Card International Association), ou PC Card, est un format de carte d'extension ultra-plat, destiné aux ordinateurs portables et à d'autres périphériques.

- ExpressCard sur Wikipedia :
ExpressCard est un format de carte d'extension pour ordinateur portable qui remplace le format PC-Card.
Les deux ont été développés par la Personal Computer Memory Card International Association dont le sigle PCMCIA a longtemps désigné le premier format.

Il est compatible avec l'une ou l'autre des interfaces PCI-Express et USB 2.0.
Les cartes sont enfichables « à chaud » (hotplug).



  Caractéristiques Bus Débit théorique réel
PC-Card ou PCMCIA remplacé par ExpressCard ISA ou PCI
ExpressCard/34 34 mm de large PCI-Express ou USB 2.0 2.5 Gb/s 20 Mo/s
ExpressCard/54 54 mm de large

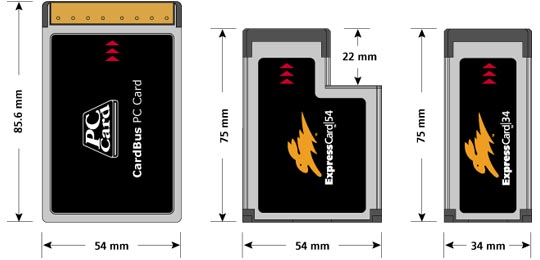

PC-Card et ExpressCard





Différentes cartes contrôleur ExpressCard :

Il existe différentes sortes de cartes contrôleur ExpressCard.

Voir : http://www.expresscard.org/web/site/cons_wtb.jsp



Carte contrôleur ExpressCard FireWire :

Elle permet d'avoir des ports firewire sur un ordinateur portable qui n'en a pas.

Exemple :

En Firewire 400 :



En Firewire 800 :





Carte contrôleur ExpressCard E-SATA :

Pour brancher un disque dur externe en E-SATA :



D'aucuns se posent des questions sur la connectivité interne, entre la carte contrôleur et le chipset.

Forum.Hardware.fr - ExpressCard, PCI-E ou USB

Forum.Hardware.fr - disque dur externe en e-sata via express-card

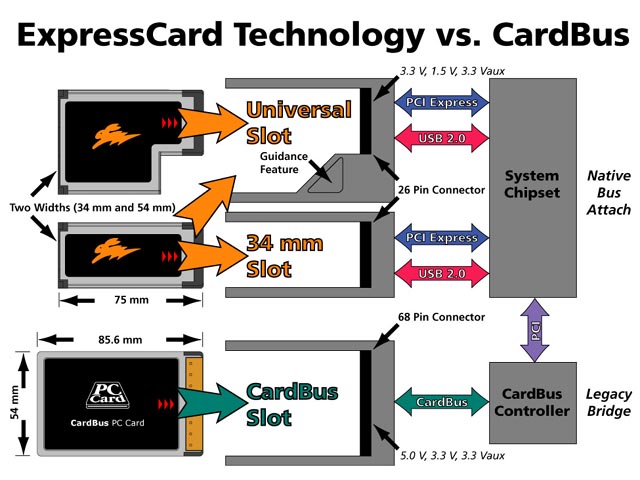

Shéma ExpressCard



Liens :

Site officiel : http://www.expresscard.org/web/site/about.jsp

FAQ sur ExpressCard : http://www.expresscard.org/web/site/qa.jsp



Commentcamarche.net - Difference entre express card et pcmcia





Autres utilisations du PCMCIA :



14/01/2015 : 01net.com - A quoi sert l'emplacement PCMCIA sur les téléviseurs récents ?
"On trouve l'emplacement (aussi appelé slot en anglais) PCMCIA sur certains téléviseurs récents de type LCD ou Plasma. Il sert à accueillir une carte du même nom afin de décrypter certaines chaînes de télévision payantes proposées par les câblo-opérateurs ou certains diffuseurs, comme Canal+ et Eurosport.L'emplacement PCMCIA du téléviseur s'appelle une entrée à Interface Commune (Common Interface en anglais). Quant à la carte à insérer, elle porte le doux nom de Module d'accès conditionnel, ou CAM (pour Conditional Access Module)..."





PCI Express : Compatibilité :

Le format PCI Express a une compatibilité ascendante (upward compatible) mais pas descendante

Une carte PCI-Express 1x est compatible avec tous les ports PCI Express jusqu'à PCI Express x16.
Une carte PCI-Express x4 ne sera pas compatible avec un port PCI-Express x2 ou x1, mais sera compatible avec un port PCI-Express x8 ou x16

Le chiffre : x1, x2, x4, x8 ou x16 correspond à la largeur physique du bus, et non pas à la vitesse.
Cependant, chaque x correspond à 250 Mo/s :
x1 = 250 Mo/s
x2 = 500 Mo/s

Voir : Commentcamarche.net - Bus PCI Express (PCI-E)



Commentcamarche.net - Qu'est-ce que le bus PCI Express ?
"Le PCI Express, abrégé PCI-E ou PCIe est l'évolution ultime du bus PCI classique. C'est un bus local série, au contraire du PCI qui lui, est parallèle...
Le bus PCI express peut être construit en combinant plusieurs lignes afin de réaliser un rendement plus élevé. Nous pouvons trouver les bus PCI express en plusieurs versions ; il existe les versions 1, 2, 4, 8, 12, 16 et 32 lignes. Par exemple, le taux de transfert d'un système PCI express avec 8 lignes (x8) est de 2 GB/s (250 x 8). Le PCI express permet des débits allant de 250 Mb/s à 8 Gb/s dans sa version 1.1. "





Attention Ne pas confondre PCI-E (PCI Express) et PCI-X :

PCI-X = Développé conjointement par IBM, Compaq, HP et Intel, le bus PCI-X est une évolution du bus PCI standard.
Le débit peut atteindre 4,2 Go/s avec la révision 2.0 du PCI-X qui autorise une fréquence de 533 MHz.

PCI-E (PCI Express) = Développé par Intel.

EreNumerique.fr - Les interfaces des cartes graphiques
EreNumerique.fr - Performances des bus : PCI Express ou PCI-X ?



Le PCI-Express :

PCI Express sur Wikipedia :
http://fr.wikipedia.org/wiki/PCI_Express

PCI Express Port PCI Express (de haut en bas : ×4, ×16, ×1 et ×16)
comparé au traditionnel Port PCI 32-bit (en bas)





20/01/2012 : Hardware.fr - PCI Express 3.0 : impact sur les performances
"Suite à l'arrivée successive des plateformes LGA 2011 d'Intel et des Radeon HD 7970 d'AMD, le PCI Express 3.0 est devenu une réalité...
En termes pratiques, le PCI Express 3.0 offre un doublement de la bande passante par rapport au PCI Express 2.0, soit 16 Go/s théoriques par sens pour un périphérique en mode x16 au lieu de 8...



07/08/2007 : Comptoir-Hardware.com - PCI Express 2.0 pour novembre

25/04/2007 : EreNumerique.fr - Analyse de l'évolution du PCI Express

10/10/2006 : Generation-nt - L'interface PCI-Express 2.0 bientôt normalisée





Thunderbolt / Light Peak :

Intel a récemment annoncé sa technologie Thunderbolt, précédemment connue sous le nom de code « Light Peak » : une interface offrant 10 Gbit/s en bidirectionnel et conçue pour permettre le branchement de toute une série de périphériques. Imprimantes, écrans, supports de stockage… tout cela est désormais connectable à l'aide d'un seul et même type de câble.

Thunderbolt

THUNDERBOLT™ TECHNOLOGY :
http://www.intel.com/technology/io/thunderbolt/index.htm

cables Light Peak



Thunderbolt (interface) sur Wikipedia :
http://fr.wikipedia.org/wiki/Thunderbolt_%28interface%29
Caractéristique :
* 10 Gbit/s ; jusqu'à 100 Gbit/s d'ici 2020.
* Connexion de plusieurs périphériques simultanément,
* Multi protocoles,
* Transfert bidirectionnel,
* Branchement à chaud,



25/02/2011 : PCWorld.fr - Intel lance la technologie Thunderbolt : une révolution ?
"Intel vient enfin de lancer la première déclinaison commerciale du concept Light Peak : la technologie Thunderbolt !...
Pour une multitude de raisons (la principale étant le coût), l'option optique n'a pas été choisie pour cette première déclinaison commerciale qui se contente donc d'une paire de cuivres. Le nombre de protocoles a également été réduit à deux : PCI Express et DisplayPort. Thunderbolt adopte d'ailleurs le connecteur DP. Pour profiter de cette nouvelle interface, il faudra cependant disposer d'une chaine entièrement compatible (ordinateur, câbles et périphériques). Intel propose donc un contrôleur qui vient se positionner derrière le chipset et le processeur, auquel il se connecte à la fois via un lien PCIe x4 et par un lien DisplayPort (ce dernier peut également provenir d'une carte graphique)."

24/02/2011 : Clubic.com - Intel annonce sa technologie d'interface Thunderbolt : 10 Gbps de débit !
"Alors qu'Apple vient de lever le voile sur ses nouveaux ordinateurs MacBook Pro intégrant la connectique Thunderbolt, son concepteur, Intel, l'officialise."

26/02/2011 : Mac4ever.com - Tout savoir sur le Thunderbolt





Liens :



Câbles et adaptateurs :

surcouf.com - TRENDNET Câble Convertisseur USB/série - TU-S9



Plans de câblage / brochage :

rennes.supelec.fr - Brochage du bus IDE
rennes.supelec.fr - Brochage d'un câble USB
rennes.supelec.fr - Brochage d'un connecteur VGA
rennes.supelec.fr - Brochage du bus PCI

gowap.free.fr - câblage BNC /RJ45
Wikipedia.org - câblage RJ45
