Processeur

Pages suivantes : Actualités

Voir aussi ma page :





Conseils d'achat : Processeur



Pour les néophytes : quelques explications "basiques" sur le matériel, afin de s'orienter un peu plus facilement dans cette "jungle" ;-) Pour tous : des liens pour se tenir au courant des dernières évolutions et se documenter plus avant.
Le matériel informatique évoluant très rapidement, certaines informations peuvent devenir rapidement obsolètes : Tenir compte de la date de rédaction des articles. Merci de me signaler toute erreur ou imprécision (lien en bas de page).





CPUBenchmark.net :

Comparer les performances des processeurs sur CPUBenchmark.net :





05/04/2017 : Processeur - Intel Core i3-6100

Un processeur au très bon rapport prix-puissance, le Core i3-6100 de la génération Skylake, 14 nm

Sur le site officiel :
ark.intel.com - Intel® Core™ i3-6100 Processor 3M Cache, 3.70 GHz

Intel Core i3



Test :

05/04/2017 : Tomshardware.fr - Test processeurs : 79 modèles comparés

29/12/2016 : Cowcotland.com - Processeur Intel i3-6100
"... Il est cadencé à la fréquence de 3.7GHz et ne possède pas de Turbo lui permettant de grimper au delà. Il est gravé en 14nm et prend place dans un socket 1151...
... c'est tout simplement le processeur possédant le meilleur ratio performance (en jeux) / prix qu'il nous ai été donné de voir. Il sera parfaitement à l'aise pour les tâches légères comme pour les jeux. Pour l'exécution de programme plus "lourd", il sera tout de même plus sage de s'orienter vers les Core i5 et Core i7..."





Process, Architecture et Optimization :

02/01/2017 : Processeur - Kaby Lake - Intel i7-7700k
Avec ses derniers processeurs, Intel est passé à la série Kaby Lake.
L'amélioration des performances par rapport aux anciens modèles est minime. Il faut dire que Intel n'utilise plus sa précédente marge de progression : Tick et Tock, mais l'évolution se déroule maintenant en trois étapes : Process, Architecture et Optimization
Cowcotland.com - Processeur Intel i7-7700k
"... le bond des performances est tout de même assez faible. Un peu trop pour pousser ceux qui ont un 6700K à changer leur processeur. Mais là n'est l'intérêt de ce processeur. Son intérêt, selon nous, réside dans sa facilité à s'overclocker (mais gare à la chauffe)..."

C'est déjà assez ancien :
23/03/2016 : Hardware.fr - De Tick Tock à Process Architecture Optimization
".... Intel avait confirmé l'abandon de sa stratégie "Tick-Tock" lors de la présentation de ses résultats financiers en juillet dernier, indiquant alors que le 14nm allait être utilisé par 3 générations de produits : Broadwell (le Tick), Skylake (le Tock) et Kaby Lake..."



Tick, Tock : évolution des gammes Intel :

L'évolution des processeurs chez Intel se fait en 2 étapes pour chaque modèle :
1 : Tock - nouvelle architecture
2 : Tick - amélioration de la finesse de gravure (65, 45, 32, 22 nm)



Date   Technonogie gravure
2017 tick Kaby Lake
(Cannonlake)
10 nm Sur en.Wikipedia
aout 2015 tock Skylake 14 nm Sur Wikipedia - Sur en.Wikipedia
socket LGA 1151
septembre 2014 tick Broadwell 14 nm Sur Wikipedia - Sur en.Wikipedia
socket LGA 1150
juin 2013 tock Haswell 22 nm Sur Wikipedia
socket LGA 1150
mars 2012 tick Ivy Bridge 22 nm socket LGA 1155
janvier 2011 tock Sandy Bridge 32 nm Sur Wikipedia
Sandy Bridge est incompatible avec les plateformes précédentes. Les processeurs pour ordinateur de bureau utilisent le socket LGA 1155, identique en taille au socket LGA1156.
Contrairement aux Arrandale et Clarkdale, il est composé d’un circuit intégré unique, qui comprend le contrôleur mémoire et un circuit graphique : de sixième génération pour les processeurs de la famille Sandy Bridge (HD Graphics 2000 et 3000), de septième génération pour ceux de la famille Ivy Bridge (HD Graphics 2500 et 4000)
07/01/2010 tick Westmere 32 nm sur Wikipedia
sept nouvelles instructions spécifiques au chiffrement AES
septembre 2009   Lynnfield 45 nm LGA 1156. appartient à la famille Nehalem.
Sur Wikipedia - sur PCWorld.fr
novembre 2008 tock Nehalem 45 nm Sur Wikipedia
intégration du contrôleur mémoire et l'utilisation d'un nouveau bus de données système et inter-processeur (QPI). Les déclinaisons Clarkdale intègrent en outre un contrôleur PCI-Express.
janvier 2008 tick Penryn 45 nm Sur Wikipedia
ajout de 47 nouvelles instructions SSE4
Processeurs : Wolfdale (Core 2 Duo E8x00, socket LGA775)
Penryn (ordinateur portable)
2006 tock Core 65 nm Sur Wikipedia
Processeurs : ,Conroe (Core 2 Duo E6x00, socket LGA775)
Merom (ordinateur portable)

2006   Enhanced Pentium M 65 nm Sur en.Wikipedia
Celeron M Series
Yonah (microprocessor) : Sur en.Wikipedia
2004   P6 Pentium M 130 nm Sur en.Wikipedia
20/11/2000   NetBurst 180 nm Sur Wikipedia
processeurs Pentium 4
Willamette (0,18 µm, 423, 478)
Northwood (0,13 µm, 478)
Prescott (90 nm, 2004, LGA775)
Cedar Mill (65 nm, LGA775)
01/11/1995   Intel P6   Sur Wikipedia
processeurs Pentium Pro, Pentium II, Pentium III, Pentium M, Core 1, et certains Pentium Dual-Core et Celeron

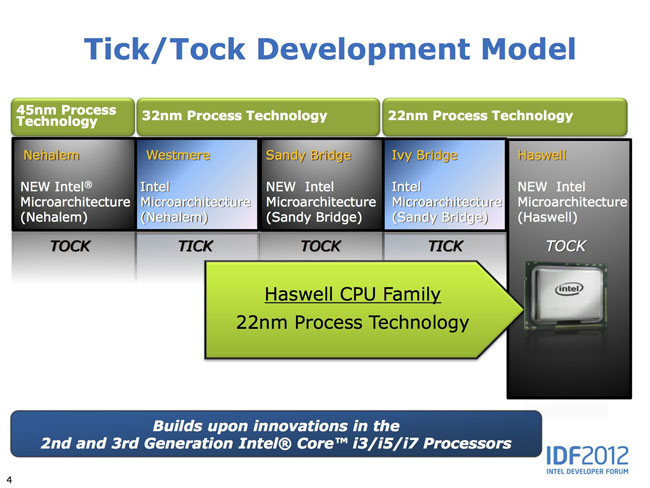

PCWorld : Haswell





- Intel Tick-Tock sur Wikipedia





Aout 2016 : Kaby Lake

- Kaby Lake sur En.Wikipedia (anglais)

Hardware.fr - Derniers contenus sur Kaby Lake



29/11/2016 : Tomshardware.fr - Exclusif : test et overclocking du Core i7-7700K Kaby Lake en avant-première
"... Chipset Z170
... Kaby Lake est une optimisation de Skylake en 14 nm..."



30/08/2016 : Hardware.fr - Intel lance les Kaby Lake 2C
"... Intel annonce Kaby Lake comme la septième génération de processeurs Core et lance aujourd'hui six modèles de processeurs dont le "TDP" varie entre 4.5 et 15W. En pratique il s'agit des SoC deux coeurs (avec Hyper Threading) destinés aux PC portables légers (type Macbook/Ultrabook et 2-in-1). Le lancement des autres versions (mobiles 4C, avec Iris Graphics, et les versions desktop) se fera en janvier

31/08/2016 : Zdnet.com - Kaby Lake : Intel lance sa 7ème génération de processeurs pour démocratiser le 4K UHD
"... La septième génération de processeurs, développée sous le nom de code "Kaby Lake", sera construite sur l'architecture Skylake. Les processeurs 14nm sont pris en charge par un nouveau moteur de médias équipé du standard de compression HEVC 10 bits (pour High Efficiency Video Coding). Cela doit permettre une meilleure lecture du contenu multimédia jusqu'au 4K UHD et de nouvelles fonctionnalités de décodage VP9 pour améliorer la lecture 4K UHD et 4K 360 degrés en configuration multitâche.
En outre, la famille de processeurs - y compris les modèles Intel Core m3, Intel Core i5 et i7 - embarquent les fonctionnalités Intel HD Graphics, Turbo Boost, et Speed Shift, ainsi que des améliorations pour l'édition photo et vidéo, les streams vidéos multiples, et le chat vidéo en haute résolution..."





Aout 2015 : Skylake

Après Broadwell, la première génération de processeurs Intel gravés en 14 nm (tick), voici la seconde génération (tock), toujours en 14 nm, mais plus évoluée : Skylake.
Tomshardware.fr - Core i7-6700K et i5-6600K : à la découverte de Skylake
"Le lancement des Core i7-5775C et Core i5-5675C semble dater d’hier seulement, pourtant cela fait près de deux mois que ces processeurs Broadwell – les premiers sur socket – ont fait leur apparition chez Intel. Deux mois « seulement » : n’est-il dès lors pas trop tôt pour parler de la microarchitecture suivante, Skylake ? Le fondeur ne nous avait-il pas habitués à un délai bien plus grand entre deux générations successives de processeurs ?.."
Hardware.fr - Intel Core i7-6700K, i5-6600K et Z170 : Skylake en test
"Enfin ! Après des Broadwell lancés en catimini avec des mois de retard sur LGA 1150, les processeurs Skylake débarquent avec leur lot de nouveautés. Fers de lance de la gamme, ce sont les Core i7-6700K et Core i5-6600K qui sont lancés dans un premier temps. Au menu du jour de ce nouveau "tock", on retrouve par rapport à Haswell le passage en 14nm, une architecture améliorée côté CPU comme iGPU, ainsi qu'une nouvelle plate-forme LGA 1151 associée au chipset Z170 Express..."



A cette nouvelle génération de processeur correspond un nouveau socket : LGA 1151. Donc une incompatibilité avec les cartes mère précédentes (LGA 1150 pour Haswell et Broadwell)





Février 2016 : Les meilleurs processeurs :

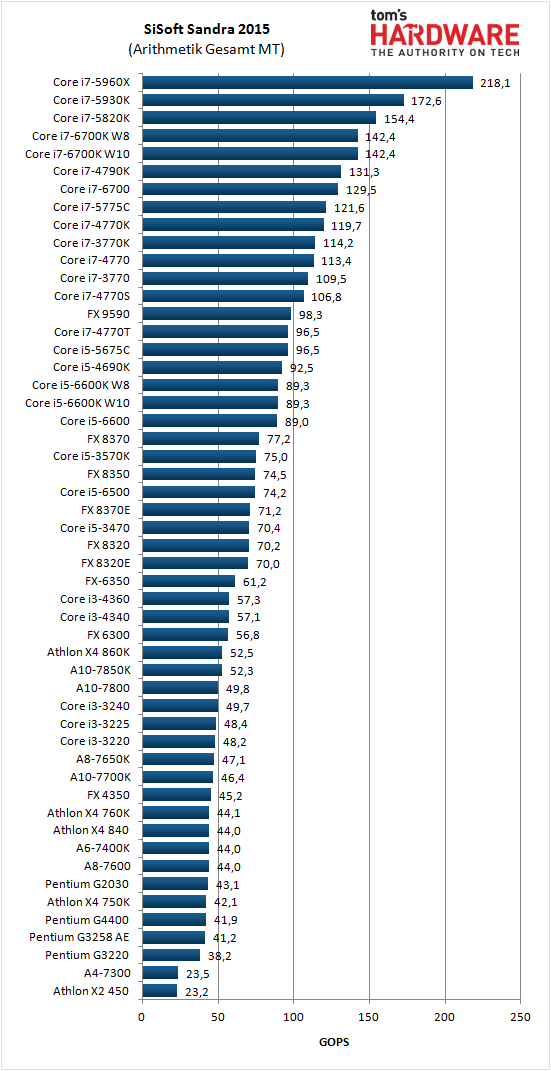

01/02/2016 : Tomshardware.fr - Test processeurs : 52 modèles comparés

Tomshardware.fr distingue :
Intel Core i7-5960X = le plus rapide = 1049 euros
Intel Core i5-6600K = le meilleur rapport performance/prix = 240 euros
Intel Core i3-4360 = le plus rapide en millieu de gamme = 140 euros

AMD A10-7850K = Le meilleur rapport = 110 euros
AMD Athlon X4 860K = le meilleur en entrée de gamme = 76 euros
Intel Pentium G4400 = le meilleur rapport = 71 euros



Surlix.com - Classement Complet des Processeurs au 31-05-2016





Intel





Exemple de configuration sur Amazon :



Les meilleurs processeurs en 2016 :
Skylake - Socket LGA 1151
Haswell - Socket LGA 1150





Haswell : Asus Z87 (socket 1150) - Intel Haswell Core i5 4670K :
carte mère
processeur
mémoire
mémoire (low profile)



LGA 2011 - X79 :



Actualités Intel :

2014 :
29/08/2014 : Haswell-E

2013 :
03/09/2013 : Ivy Bridge-E
01/06/2013 : Haswell

2012
23/04/2012 : Ivy Bridge

2011
Novembre 2011 : Sandy Bridge E
10/01/2011 : Sandy Bridge : Intel Core i5 et i7





Processeur :





Liens constructeurs :





Les processeurs Intel :

Intel



Intel.com - Utilitaire d'identification des processeurs Intel®





Les processeurs AMD :

AMD



Support.amd.com - AMD Virtualization™ Technology and Microsoft® Hyper-V™ System Compatibility Check Utility





- AMD Phenom sur Wikipedia
"Phenom est le nom commercial donné par AMD à sa première génération de microprocesseur basé sur l'architecture K10 et constituant la famille Stars avec la gamme Opteron. Elle débute avec la série du même nom (Phenom) et se poursuit par son die-shrink en 45 nm : nom de code Deneb. La gamme a pour but de relancer AMD dans la course face à Intel qui domine dans le domaine des performances avec la gamme Core 2 et Core i7."





Sites sur les processeurs :



Choisir son processeur :



Sites Hardware :





Anciens comparatifs :



Octobre 2014 : Les meilleurs processeurs :

14/10/2014 : Tomshardware.fr - Test processeurs : 122 modèles comparés
Intel Core i7-4960X = le plus rapide
Intel Core i7-4770K = le meilleur rapport performance/prix
Intel Core i5-4570 = le plus rapide en milieu de gamme

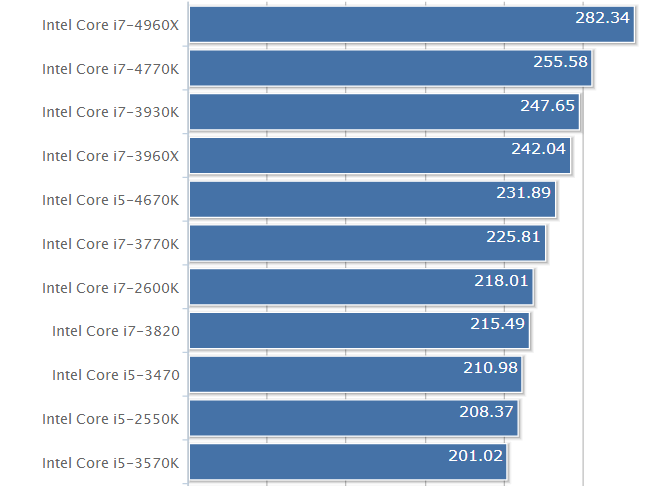

Septembre 2013 : Les meilleurs processeurs :

Vu sur le comparatif de PCWorld.fr / LaRuche.com



PCWorld.fr - comparatif processeurs



29/04/2013 : Clubic.com - Guide d'achat processeurs avril 2013





01/2011 : Comparatif Sandy Bridge / Phenom II :

Janvier 2011 : Comparatif Sandy Bridge - Hardware.fr
Janvier 2011 : Hardware.fr : Comparatif Sandy Bridge



12/2007 : Comparatif Core 2 Quad - Core 2 Duo / Phenom X4 :

EreNumerique.fr - Classemnt des processeurs
Graphique de performances :

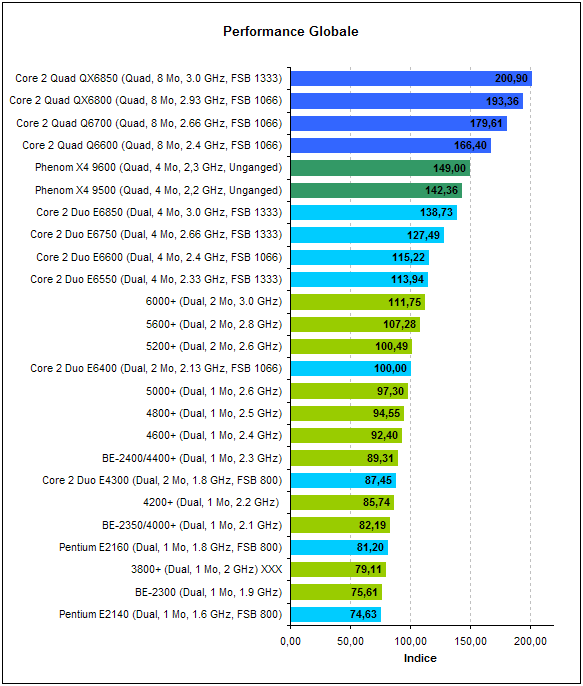

03/12/2007 : EreNumerique.fr - CPU Charts : le classement des microprocesseurs





Le plus performant ?

Novembre 2011 : Le processeur grand public le plus performant actuellement est le Core i7



La lutte AMD / Intel :

Dans le passé, c'était tantôt Intel, tantôt AMD qui dominaient le marché au niveau des performances :
2002 : A l'époque du Pentium 4 et de l'Athlon, on considérait que le Pentium était plus performant pour le traitement vidéo, et l'Athlon pour les jeux.
2006 : AMD offrait les modèles les plus performants (Athlon 64), face aux dernières générations de Pentiums 4 qui chauffaient trop.

Depuis quelques années,, Intel est le meilleur. D'abord avec ses processeurs double coeur (Intel Core 2 Duo) et quadruple coeur (Intel Core 2 Quad). Puis avec ses processeurs Core i5 et Core i7
Souhaitons qu'AMD revienne dans la course. Cela ne peut être que bénéfique pour le consommateur qui profite de cette concurrence.

A noter, chez les deux fondeurs :
AMD = AMD Athlon 64 X2 Dual-Core 4800+ Socket 939 0.09 micron
Intel = Intel Core 2 Duo E6600 - Dual Core ! Socket 775 FSB1066 cache L2 4 Mo 0.065 micron





Critère de choix :



Intel ou AMD :

2 fondeurs se partagent le marché de l'informatique grand public : Intel et AMD



Evolution de la gamme Intel :

Essai de classement. Du plus récent au plus ancien.

date technologie gravure bus (FSB) Processeur commentaires
2012 Ivy Bridge 22 nm     Chipsets Z77, Z75, H77 et Q77, Q75 et B77 (voir sur Ginjfo.com)
01/2011 Sandy Bridge 32 nm   Core I5, Core I7 Nouveau socket 1155
Chipset :
- H67 et P67
- Z68 (voir sur Presence-pc.com)
  Westmere 32 nm   Clarkdale Pentium, Core i3 et Core i5 GPU 45 nanomètres intégré
11/2008 Nehalem 45 nm   Lynnfield (Core-i5 et deux Core i7 au socket LGA 1160)

Bloomfield (Core i7 au socket LGA 1366)
sockets LGA 1366 et LGA 1160 - intégration du contrôleur mémoire DDR3 (triple canal) au sein du processeur
01/2008       Wolfdale, E8400 et E8200
2007 Penryn 45 nm 1333 MHz

1600 MHz
Core 2 Quad Yorkfield QX9650

QX9770 (3.2 GHz)
ajout du jeu d’instructions SSE4.1
09/2006 Core 2 Quad Kentsfield     Q6600 cadencé à 2.4 GHz deux die de Core 2 Duo
07/2006 Core Conroe 65 nm 1066 MHz E6700 et E6600 (2.66 et 2.4 GHz, 4 Mo de cache L2), E6400 et E6300 (2.13 et 1.86 GHz, 2 Mo de cache L2)

Core 2 Duo E6x50 (FSB de 1333 MHz) - Celeron 440, 430 et 420 (monocore)

fin 2005 Presler 65 nm 800 MHz D 9xx dual core avec deux die de Pentium 4
fin de l’architecture Netburst
  Smithfield 90 nm   Pentium D 805, 820, 830 et 840
  Prescott 90 nm   Pentium 4 5xx puis 620, 670 socket LGA 775
    130 nm     socket 478



- Clarkdale (processeur) sur Wikipedia
"Le microprocesseur Clarkdale d'Intel est un processeur double cœur entrée de gamme pour ordinateur de bureau, appartenant à la famille Westmere.
La commercialisation des premiers Clarkdale a commencé début 2010, dans les gammes Core i5 (milieu de gamme), Core i3 (entrée de gamme), et Pentium (bas de gamme)
L'équivalent du Clarkdale pour ordinateur portable est l'Arrandale."



- Intel Core 2 sur Wikipedia
"Les microprocesseurs Core 2 sont des microprocesseurs 64 bits x86 fabriqués par Intel et existant en versions solo ou multi-cœurs (2 ou 4)."





Xeon :

- Le Xeon sur Wikipedia
"Les microprocesseurs Intel Xeon sont des microprocesseurs x86 fabriqués par Intel et conçus pour les stations de travail et les serveurs informatiques...
Les versions Xeon tirent généralement leurs performances supérieures d'une mémoire cache plus grande que les versions grand public des microprocesseurs d'Intel..."

- Liste des modèles de Xeon sur Wikipedia



02/10/2007 : JMax-Hardware.com - INTEL : Xeon 3065 3075 et 3085
- le Xeon 3065 est l'équivalent professionnel des E6550
- le Xeon 3075 est l'équivalent professionnel des E6750
- le Xeon 3085 est l'équivalent professionnel des E6850

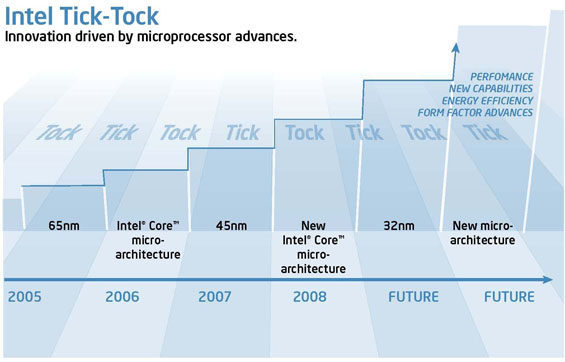

Intel : Tick et Tock :

Tick = nouveau processus de gravure
Tock = nouvelle architecture

Sur le site Intel :

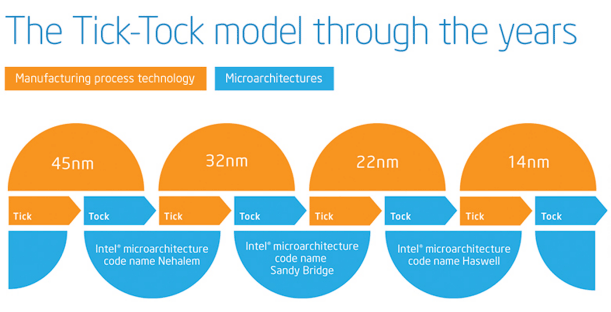

Intel.com - Intel Tick-Tock Model
"... With every "tick" cycle, look for Intel to advance manufacturing process technology and continue to deliver the expected benefits of Moore’s Law to users...
In alternating “tock” cycles, expect Intel to use the previous “tick” cycle’s manufacturing process technologies to introduce the next big innovation in processor microarchitecture..."

Intel - Tick-Tock



http://www.revioo.com/articles/a12087_0.html
Derrière cette phrase se cache la stratégie d’alternance mise en place par Intel
Cela consiste à proposer une nouvelle architecture tous les deux ans (année Tock) et un die shrink sur un nouveau process de gravure (année Tick) l’année intermédiaire.





Intel : Tick et Tock



03/11/2008 : Revioo.com - Intel Core i7-920 et 965 Extreme (Nehalem)
"Ce n'est un mystère pour personne, 2008 est une année officiellement décrétée Tock par Intel. Derrière cette phrase d'accroche à l'éfficacité un peu douteuse se cache la stratégie d'alternance mise en place par la firme de Santa Clara qui consiste à proposer une nouvelle architecture tous les deux ans (année Tock) et un die shrink sur un nouveau process de gravure (année Tick) l'année intermédiaire.



Le socket :

Tout d'abord, un processeur est à choisir en fonction de la carte-mère (ou l'inverse)

Le socket est le "socle" sur lequel est fixé le processeur.
Le chiffre détermine le nombres de pins

Il existe des sockets Intel et des sockets AMD

Les différents sockets :

Evolution Intel :

Socket 2011 Intel Core i7 3820 ; Intel Core i7 3930K ; Intel Xeon E5-2620
Pour les processeurs haut de gamme. Pour Ivy Bridge E ?
Socket 1155 01/2011 : Sandy Bridge : Intel Core i7- Intel Core i5
05/2011 : Pentium G620, G620T, G840, G850
Socket 1366 Intel Core i7, Intel Core i7 Extreme Edition - 920, 950, 960, 975 - Xeon
haut de gamme - Core i7 Quad Core Bloomfield - QPI (QuickPath Interconnect, remplaçant du principe du FSB)
Socket 1156 09/2009
Intel Core i7, Intel Core i5 - 750, 860, 870
milieu et bas de gamme - dual-core Lynnfield et quad-core Havendale - DMI (Direct Media Interface)
Socket 775 Core 2 Duo, Pentium et Celeron - Core 2 Duo E7500, E7600, E8400, E8500, E8600
- Core 2 Quad Q8300, Q8400, Q9400, Q9550, Q9650 - Pentium E5300, E6300, E6500 - Xeon





Evolution AMD :

AM3+ Bulldozer
AM3 Phenom II X3, Phenom II X4 gestion de la DDR3
AM2+ AMD Dual Core (Kuma) et Quad Core (Agena)
AM2 Sempron et Athlon 64, FX, X2) gestion de la mémoire DDR2
940 AMD Athlon 64, Opteron
939 AMD Athlon 64, Athlon 64 X2 (dual core) gestion de la mémoire DDR1 en double canal
754 AMD Athlon 64, Turion 64 et Sempron (Paris, Palermo)
Socket A





Puissance du processeur :

Les processeurs "bas de gamme" qui équipent les ordinateurs PC de premier prix sont largement suffisants pour Internet ou une utilisation bureautique.
La course à la puissance n'a d'intérêt que si on utilise son ordinateur pour des tâches nécessitant des performances élevées :
- jeux,
- montage et traitement vidéo.





Processeurs multicores :

La montée en fréquence (Mhz) étant de plus en plus difficile techniquement, on se dirige vers des processeurs disposant de deux coeurs (Dual Core) et quatre coeurs (Quad Core) qui permettent d'augmenter la puissance en évitant les limites technologiques.
L'avenir est aux processeurs multicores.





Finesse de gravure :

La finesse de gravure s'exprime en nm





Wafer :

07/06/2014 : LaRuche.it - La Question Technique : c'est fabriqué comment, un processeur ?
"La première grande étape, qui n’est généralement pas effectuée par les fondeurs eux-mêmes, est la production des wafers, ces grandes galettes de silicium qui servent de base à la production de toutes les puces électroniques..."

- Wafer sur Wikipedia



Wafer
Wafer

Un wafer est une "galette" de silicium sur laquelle sont gravés les transistors qui composent les microprocesseurs.

25/01/2006 : Clubic.com - Intel déjà en route pour le 45 nanomètres

12/05/2005 : Clubic.com - Sable, usine et canal : la vie d’un processeur

08/01/2003 : x86-secret.com - Les Secrets du Wafer





32 bits et 64 bits :

Les processeurs récents sont des processeurs 64 bits.
Sous certains réserves, on peut installer Windows Vista 64 bits dessus... et utiliser des programmes et pilotes 64 bits.

Chez Intel : Les processeurs portant la mention "D" sont 64 bits :
Exemple : Pentium D8xx, Pentium D9xx, Celeron D
Tous les processeurs Xeon depuis le premier Xeon Dual-Core (2004) sont 64 bits.
Tous les processeurs Core 2 Duo sont 64 bits.
Les processeurs Core Solo et Core Duo ne sont pas 64 bits.

Chez AMD, les processeurs 64 bits portent la mention "64"
Exemple : Turion 64, Turion 64X2, Athlon 64, Athlon 64X2
Tous les modèles Opteron sont des 64 bits.





Jeux d'instruction  :

Ils s'appellent MMX, 3DNow! (développé par AMD), mais aussi SSE, SSE1, SSE2, SSE3 et SSE4
SSE = Pentium II
SSE1 et SSE2 = Pëntium 4
SSE3 = Pentium 4E (Prescott, aussi appelé PNI : Prescott New Instructions : voir : wikipedia.fr - SSE3

SSE : Streaming SIMD Extensions
SIMD : Single Instruction, Multiple Data









Anciennes gammes :

Le domaine évolue très vite.
Les informations sont vite obsolètes...



  INTEL AMD
Economique, peu performant Celeron (Duron) Sempron
Plus onéreux, performant Pentium 4 et 4 6xx (64bits) Athlon 64 et 64 + (64bits) (K8)
Dual Core Core 2 Duo (Conroe - 65 nm) Athlon 64 X2
Quad Core Core 2 Quad (Penryn) - 45 nm)
(en fait = 2 puces Dual Core)
Phenom (K10 - 65 nm)
(vrai Quad Core)
463 millions de transistors
(3 caches : L1 = 128 Ko - L2 = 512 Ko - L3 = 2 Mo)
  Pentium Dxxx (Dual Core)
Serveur Xeon Opteron
Portable Pentium M Turion





Gamme au 03/09/2009 :
  INTEL AMD
Entrée de gamme Intel Celeron E1500 - 65nm - Socket LGA77

Intel Pentium Dual-Core E6300 - Dual Core - 45 nm - Socket LGA775 - SSE3

Intel Core 2 Duo E7400 - Dual Core - 45 nm - Socket LGA775 - SSE4
Athlon II X2 - Dual Core - 45 nm - Socket AM3
Phenom en entrée de gamme

Phenom II X2 - Dual Core - 45 nm - Socket AM3

AMD Phenom II X3 - Triple Core - 45 nm - Socket AM3
Milieu de gamme Intel Core 2 Duo E8400 - Dual Core - 45 nm - Socket LGA775 - SSE4

Intel Core 2 Quad Q8400 - Quad Core - 45 nm - Socket LGA775 - SSE4
AMD Phenom II X4 810 - Quad Core - 45 nm - Socket AM3 - SSE3
Haut de gamme Intel Core 2 Quad Q9550 - Quad Core - 45 nm - Socket LGA775 - SSE4

Intel Core i7 920 - 45 nm - Socket LGA1366
AMD Phenom II X4 965 Black Edition - Quad Core - 45 nm - Socket AM3

Serveur Xeon Opteron
Portable Pentium M Turion





Evolution des Pentium 4 :
  core finesse de gravure Nombre de transistors cache L2 (second niveau)
fin 2005 / début 2006   0.065µ
Février 2004 Prescott 0.09µ 125 Millions 1024 Ko
Janvier 2002 Northwood 0.13µ 55 Millions 512 Ko
Novembre 2000 Willamette 0.18µ 42 Millions 256 Ko



Evolution des Centrino :
mai 2007 Santa Rosa   chipset i965 DDR-667
janvier 2006 Core Duo / Dual Core Mobile chipset i945 DDR2 667Mhz
2005 Sonoma chipset i915 avec PCI-Express DDR 400Mhz
mars 2003 Carmel Pentium-M Banias 42 Millions DDR-266 simple canal



Evolution des AMD :
novembre 2007 Phenom ; basé sur l'architecture K10 463 millions de transistors ; 4 cores
décembre 2006   core Brisbane 65 nm
mai 2005 Athlon 64 X2 (Dual Core)   DDR 400Mhz
septembre 2003 Athlon 64
