Pour les néophytes : quelques explications "basiques" sur le matériel, afin de s'orienter un peu plus facilement dans cette "jungle" ;-) Pour tous : des liens pour se tenir au courant des dernières évolutions et se documenter plus avant.
Le matériel informatique évoluant très rapidement, certaines informations peuvent devenir rapidement obsolètes : Tenir compte de la date de rédaction des articles. Merci de me signaler toute erreur ou imprécision (lien en bas de page).





Refroidissement :

On distingue :

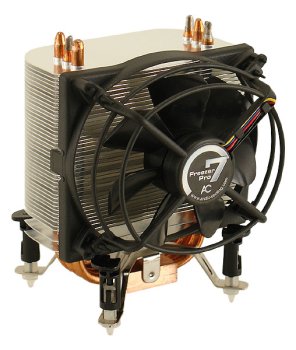

- le ventirad : ensemble ventilateur / radiateur destiné à refroidir le processeur.

Les ventilateurs :
- de boitier (différentes taille : 80 mm, 92 mm et 120 mm pour les plus courants)
- pour processeur,
- pour carte graphique,
- pour chipset,
- pour disque dur,
- pour mémoire.





Les points à connaître pour le refroidissement :

La plupart des cartes mères et disques durs actuels possèdent des sondes qui permettent de contrôler la température de fonctionnement du matériel.
- température du processeur,
- température du boîtier.
Et également :
- température du / des disque(s) dur(s).

Voir ma page sur les Logiciels de test





Refroidissement du processeur :

Le refroidissement du processeur est assuré, généralement, par un ventirad (ensemble ventilateur / radiateur) Le ventirad est constitué : Un radiateur : Il est fixé à la carte-mère et sa surface est recouverte de pâte thermique pour assurer un contact parfait avec le processeur. Un ventilateur : Fixé au radiateur. Sa fonction est de refroidir le radiateur. Deux solutions possibles : - le ventilateur souffle sur le radiateur pour le radiateur - le ventilateur aspire l'air chaud du radiateur pour l'expulser. Tout dépend de la conception du ventirad



Les différentes marques :

marques de radiateurs :
Thermalright, Zalman, etc.
marques de ventilateurs :
Papst, Enermax, Arctic Cooling, etc.



Entretien du ventirad :

Le ventilateur du processeur est amené, au fil de l'utilisation, à recevoir poussière, poils d'animaux, etc. C'est inéluctable.
Cela diminuera le refroidissement de l'ordinateur et celui-ci deviendra plus bruyant.

On peut nettoyer les pales du ventilateur, et en même temps les grilles du radiateur.
Cependant, il faudra procéder avec le plus grand soin pour le ventilateur, car il est possible d'endommager son axe en le nettoyant.
Personnellement, j'utilise un petit pinceau fin, en m'assurant de ne pas appuyer sur les pales du ventilateur.
La bombe d'air est à utiliser avec précaution sur le radiateur.



Remplacement du ventirad :

On peut être amené à remplacer le ventirad, dans deux circonstances :

Pour améliorer les performances et le bruit :

L'ensemble fourni d'origine avec le processeur n'est pas forcément performant. Il peut être bruyant. On pourra le remplacer par un radiateur et un ventilateur de meilleure qualité.

En mettant un ventirad de qualité, donc plus efficace, on améliore le refroidissement.
Avec une ventilation plus efficace (radiateur ou/et ventilateur plus grand, ventilateur tournant plus lentement) on diminue également les nuisances sonores.

Pour remplacer un ventilateur défectueux :

Le ventilateur du processeur est une pièce qui vieillit relativement vite. On s'en aperçoit lorsque l'ordinateur devient de plus en plus bruyant.
Attention : si l'ordinateur redevient silencieux... il est possible que le ventilateur ne fonctionne plus ! Dans ce cas, la chauffe du processeur entraîne un gel (freeze) de l'ordinateur ou un redémarrage automatique.





La qualité de la pâte thermique utilisée (Artic Silver) et sa bonne application (couche très fine) permettront de gagner quelques degrés.

La température du processeur dépend du modèle (ex : les premiers AMD Athlon, les Pentium 4 core Prescott ont une température élevée)





Refroidissement du boîtier et des disques durs :



Les ventilateurs de boîtier permettent de refroidir l'intérieur du boîtier et le(s) disque(s) dur(s)..
Idéalement, on en mettra deux :
- un, en bas, à l'avant du boîtier, qui aspirera l'air à l'intérieur du boîtier et soufflera sur les disques,
- un autre, en haut (*), à l'arrière du boîtier, qui expulsera l'air en dehors du boîtier.
(*) ceci car l'air chaud est plus léger.

Le ventilateur d'aspiration refroidi le disque dur,
le ventilateur d'extraction expulse l'air chaud.



Le sens de montage est important (une flèche est présente sur le ventilateur).

La taille du ventilateur sera à déterminer en fonction des emplacements prévus sur le boîtier (80 mm, 92 mm ou 120 mm).

Les ventilateurs pourront être branchés :
- sur la carte mère, si elle dispose d'une alimentation suffisante. C'est la carte mère qui réglera la vitesse de fonctionnement des ventilateurs.
- sur l'alimentation, si celle-ci dispose de connecteurs spécifiques. En ce cas, c'est l'alimentation qui gérera la vitesse de fonctionnement des ventilateurs.





Importance de l'alimentation :

Le bloc d'alimentation est un élément qui chauffe beaucoup.
Il dispose d'un ou deux ventilateurs pour le refroidir.

Considérer le rapport bruit / performance de l'alimentation :
Plus l'alimentation chauffera, plus les ventilateurs fonctionneront rapidement... et plus l'alimentation sera bruyante.

Il existe des alimentations modernes disposant d'un rendement plus efficace :
L'énergie dissipée sous forme de chaleur est toujours une énergie perdue. Donc, une alimentation à meilleur rendement utilisera plus efficacement l'énergie consommée... et dissipera moins de chaleur.





Liens - Actualités sur le refroidissement :



Refroidissement sur :









19/05/2009 : 3 ventirads haut de gamme en test
http://www.matbe.com/articles/lire/1461/3-ventirads-haut-de-gamme-en-test/



27/01/2009 : Cowcotland.com - 11 ventirads LGA 775



30/04/2008 : Presence-pc.com - Comparatif : 6 nouveaux ventirads CPU testés - 2ème partie

21/04/2008 : Presence-pc.com - Comparatif de 11 dissipateurs processeurs - 1ère partie

27/03/2008 : 59Hardware.net - Test : Refroidisseur akasa Gemini Notebook Cooler
Refroidisseur pour ordinateur portable.
"Au final un produit simple, bon marché, l’efficacité est très moyenne sauf si votre portable possède une prise d’air pile au dessus des ventilateurs et encore…"

13/02/2008 : LesNumeriques.com - Silence ! Dans l'ordinateur...
Revue et tests des différentes solutions destinées à rendre un ordinateur silencieux.

04/02/2008 : Cowcotland.com - 4 Ventirads CoolerMaster
Hyper TX2 - Hyper 212 - Vortex 752 - GeminII

28/01/2008 : Cowcotland.com - Noctua NF-P12



Pour disque dur :

22/11/2007 : Matbe.com - Nexus Frizzbee : silence et performance



Ventilateur :

23/11/2007 : PcInpact.com - Le ventilateur 120 mm NF-P12 de Noctua fait son tour d'essai



19/09/2006 : Cooling-masters.com - Ventilateurs Noctua S12



Pour CPU :

13/03/2009 : Cowcotland.com - 13 ventirads CPU
2 nouveaux modèles, Cooler Master Hyper N520 et Revoltec Revoltec Pipe Tower Pro

25/02/2009 : caseandcooling.fr - [C&C] Comparatif de 6 ventirads à caloducs exposés



21/09/2008 : Comptoir-Hardware.com - Comparatif • 65 ventirads au banc d'essai



12/11/2007 : Matbe.com - Akasa Revo : révolutionnaire ?
"... l’Akasa Revo n’a rien de révolutionnaire et est extrêmement décevant..."

12/11/2007 : 59hardware.net - Comparatif : Ventirads Heat-Pipe de grandes dimensions
L'iceage 120 de 3RSystem, l'Hyper 212 de Cooler Master, le Silentator de Coolink, le NH-U12F de Noctua, le Nitrogon NT-06 de SilverStone et l'Ultra X d'Enzotech.

01/10/2007 : Cowcotland.com - Coolink Silentator
Ventirad pour CPU

14/09/2007 : News : Matbe.com - Ventirad OCZ Vendetta

19/03/2007 : Generation-nt.com - Guide de montage et test du ventirad Thermaltake MaxOrb
Compatible avec le format socket 754, 939, AM2 et LGA 775

21/02/2007 : Generation-nt.com - Comparatif de 7 ventirads



01/12/2005 : PcInpact.com - Comparatif Ventirads, 74 solutions

03/05/2005 : Hardware.fr - Comparatif : 25 ventirads pour processeurs

22/04/2005 : PcInpact.com - Radiateur Thermalright XP90-C : 690g de cuivre massif

09/03/2005 : Cooling-masters.com - Comparatif Aircooling LGA775
comparatif de 24 modèles...





Watercooling :



10/04/2008 : 59Hardware.net - Auras GTO 990 : Le watercooling de poche ?

03/09/2008 : Comptoir-Hardware.com - AquaComputer AquagraFX/TiX : Watercooler sa GTX 2x0 ou 4870 avec brio?

19/11/2007 : Revioo.com - Comparatif de 5 waterblocks
"Le refroidissement à eau fait de plus en plus parler de lui, il est devenu très professionnel, plus simple d’utilisation et commence à être abordable pour les kits premiers prix. En effet, les premiers kits de watercooling se négocient à des prix avoisinant les 100 euros. C’est certes deux fois plus cher qu’une très bonne solution aircooling, mais il faut bien avouer que les constructeurs font un très gros effort pour démocratiser les solutions à eau..."

29/08/2007 : Matbe.com - Zalman Reserator XT et ZM-GWB 8800
"solution de watercooling originale entièrement fanless... capable de refroidir passivement un processeur, une carte graphique et même le chipset..."

06/08/2007 : Generation-nt.com - Test watercooling : BigWater 760i et Reserator 2

18/02/2007 : Cooling-masters.com - Swiftech Apogee GT
Swiftech revient à la charge avec une petite évolution de son dernier waterblock. Un usinage plus fin pour améliorer un peu l'efficacité et un petit truc permettant de gagner encore un peu en toute simplicité.

27/12/2006 : cowcotland.com - 4 radiateurs pour watercooling

05/10/2006 : adnpc.net - Comparatif de 10 kits watercooling

22/08/2005 : Presence-pc.com - Comparatif de kits watercooling

10/05/2004 : Presence-pc.com - Conception et réalisation de waterblocks mini-canaux

19/08/2002 : Presence-pc.com - Le watercooling : matériel et réalisation

05/08/2002 : Presence-pc.com - Le watercooling : théories et fonctionnement





Refroidissement pour carte graphique :



27/02/2009 : Comptoir-Hardware.com - 5 ventirads GPU sur le gril
- Coolink GFXChilla - Thermaltake DuOrb - Xigmatek Battle-Axe



21/04/2008 : Revioo.com - Comparatif : 3 ventirads pour cartes graphiques
"trois systèmes de refroidissement alternatifs pour carte graphique sur une Radeon HD 3870 : Zalman VF1000, un ThermalTake DuOrb et un Coolink GFXChilla
Attention : un changement de ventirad qui, rappelons le, vous fera perdre la garantie de votre carte graphique"

07/04/2008 : Cowcotland.com - Coolink GFXChilla
"Nouveau né dans la catégorie refroidissement pour processeurs graphiques, le GFXChilla s'annonce très intéressant (du moins, sur le papier) avec des mensurations attrayantes et des ventilateurs " slim " en signe de calmants..."



08/10/2007 : 59Hardware.net - Test : Akasa Vortexx
Refroidisseur pour carte graphique : "des performances moyennes pour un ventirad doté d’un prix de vente dans la moyenne".

08/10/2007 : Cowcotland.com - CoolerMaster CoolViva Z1 et Pro Se
Refroidisseurs pour carte graphique

01/10/2007 : Generation-3d.com - Zalman VF-1000 : Performance et silence
"refroidissement pour carte graphique qui a le mérite d'être compatible avec l'intégralité des cartes du marché..."

27/09/2007 : Presence-pc.com - Deux nouveaux radiateurs pour carte graphique de Thermalright
"le HR-03 PLUS est sans doute le meilleur ventirad qu’on puisse mettre sur une GeForce 8800 aujourd’hui"

11/07/2007 : Cowcotland.com - Zalman VNF100 : refroidisseur pour carte graphique

09/07/2007 : 59Hardware.net - Test : Accelero S1 et Turbo Module
21/06/2007 : Pc-attitude.com - Test de l’Arctic Cooling Accelero S1 : radiateur passif pour GPU



05/12/2006 : Cooling-masters.com - Swiftech Ramcool & MCW60
Overclocker une carte graphique demande un bon refroidissement et l'une des solutions est un système de watercooling. Voici le test complet d'un ensemble Swiftech destiné au GPU avec le MCW60 et le Ramcool...





18/10/2007 : TT-Hardware.com - Silentator - Fourrier III - Air Engine : un article qui tourne court



Zalman CNPS8700 pour HTPC :

22/10/2007 : Matbe.com - Zalman CNPS8700 NT & LED
Pour ceux qui recherchent un ventirad pas trop haut...
La série des radiateurs 8000 chez Zalman est au départ destinée aux boîtiers de type desktop et aux boîtiers HTPC dont la hauteur est insuffisante pour accueillir des ventirads de type « tower »

24/09/2007 : Cowcotland.com - Zalman CNPS8700 Led

14/09/2007 : News : Matbe.com - Ventirad Zalman CNPS 8700...





Pâte thermique :

L'utilisation de pâte thermique est indispensable pour assurer un parfait contact entre le radiateur et le microprocesseur.

La surface (du radiateur et du microprocesseur) n'étant jamais parfaitement lisse, la pâte servira à gommer les aspérités et assurer un parfait contact afin de permettre le meilleur transfert de température du processeur vers le ventilateur.

Une simple "goutte" suffit. Il faut que la pâte s'étale bien à la pression, sans qu'une bulle d'air reste prisonnière.
Voir des sites plus spécialisés pour une explication plus complète.



14/11/2007 : News : Presence-pc.com - NT-H1 : Noctua se lance dans la pâte thermique

13/11/2007 : PcInpact.com - La pâte thermique MX2 d'Artic Cooling en test de chauffe (anglais)

03/09/2007 : Comptoir-Hardware.com - 14 Pâtes thermiques sur le grill



jackypc.com - Comparatif Neng Tyi vs Alpha PAL6035 et test de pates thermiques
