Pour connecter un ordinateur PC sous Windows avec un ordinateur Macintosh :

Les Macintosh sont tous équipés d'origine d'une carte réseau.
Pour la partie connexion, voir :
- Windows XP et Mac OS X en réseau,
- Echange PC et Mac OS 9.





Infos sur les réseaux :

Cette page est en préparation...



Sites sur les réseaux :

Quelques sites sur les réseaux...

http://www.pnfh.net
http://christian.caleca.free.fr
http://www.guill.net
http://www.commentcamarche.com/initiation/concept.php3

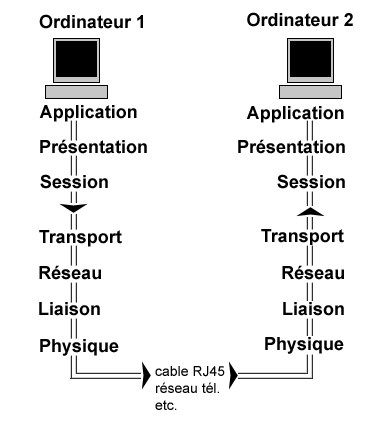

Couches OSI :

On se sert du modèle OSI pour représenter la manière dont sont transmises les données entre ordinateurs dans le cadre d'un réseau :

	Les données sont transmises : - de l'ordinateur 1 - vers l'ordinateur 2   Pour chaque ordinateur : Les données transitent par les couches successives du modèle OSI - Application (ex : HTTP) - Présentation - Session - Transport - Réseau - Liaison - Physique A chaque couche correspond un ou plusieurs protocole.   Entre chaque ordinateur : Les données transitent par câbles ou liaisons sans fils.



Liens :

Frameip.com - Le modèle OSI par Sylvain
Wikipedia - Modèle OSI

Wikipedia - Internet Protocol



Sommairement, un réseau, c'est deux ou plusieurs ordinateurs reliés ensemble.



Pour que les ordinateurs soient identifiables entre eux, il faut d'abord leur attribuer :
- un nom,
- un groupe de travail commun (par défaut : WORKGROUP dans Windows), dans un réseau "Poste à poste",
- ou les rendre membres d'un domaine dans un réseau "Client-serveur".





Réseau Poste à poste ou Client-serveur :

Il existe deux catégories de réseaux :
- poste à poste
- Client-serveur

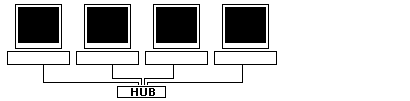

1 - Réseau Poste à poste :

Aussi appelé : pair à pair ou "peer to peer"

Les ordinateurs font partie d'un groupe de travail.

Les ressources (fichiers, dossiers, imprimantes) sont partagées au niveau de chaque ordinateur. C'est à dire que chaque utilisateur décide de partager, un dossier, une imprimante, etc. pour les rendre accessibles aux autres utilisateurs.

C'est le réseau "classique", utilisé lorsqu'il y a peu d'ordinateurs à mettre en réseau.



Voir :
wikipedia - Pair à pair :
http://fr.wikipedia.org/wiki/Peer-to-peer

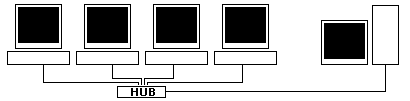

2 - Réseau sous l'architecture "Client-Serveur" :

Il existe un (ou plusieurs) serveur et des stations de travail.
Les ordinateurs font partie d'un domaine.

Les ressources (fichiers, etc.) sont sur le serveur. Elles sont mises à la disposition des utilisateurs des stations de travail, par l'intermédiaire de droits octroyés au niveau du serveur.

C'est le type de réseau utilisé pour relier un parc important d'ordinateurs.

Le serveur sera équipé d'un système d'exploitation spécifique :
- Windows NT Serveur ou Windows 2000 Serveur.
Les stations de travail pourront utiliser :
- Windows NT WorkStation,
- Windows 2000 Professionnel,
- Windows XP Professionnel



Voir :
Wikipedia - Client-server :
http://fr.wikipedia.org/wiki/Client-serveur





Commandes Dos sur les réseaux :

Utilitaires de diagnostic TCP/IP (TCP/IP Troubleshooting Tools)
Outils de résolution des problèmes liés au protocole TCP/IP



Liens :

support.microsoft.com - Comment faire pour résoudre les problèmes de connectivité TCP/IP dans Windows XP
http://support.microsoft.com/kb/314067

Microsoft.com/Technet - Overview of TCP/IP Troubleshooting Tools
http://www.microsoft.com/technet/prodtechnol/windows2000serv/reskit/cnet/cnbd_trb_gtvp.mspx





Plusieurs commandes Dos sont disponibles.

Il faut d'abord afficher une fenêtre en mode texte :

Sous Windows XP :

Sous Windows 98 :



Les commandes :

Dans la fenêtre Invite de commandes ou Commandes MS-DOS :

On peut également utiliser :
ipconfig, ping, netstat, nbtstat, tracert, route, etc.



Overview of TCP/IP Troubleshooting Tools :

sur la page :
http://www.microsoft.com/technet/prodtechnol/windows2000serv/reskit/cnet/cnbd_trb_zpdb.mspx

Utility	Used to
Arp	View the ARP (Address Resolution Protocol) cache on the interface of the local computer to detect invalid entries.
Hostname	Display the host name of the computer.
Ipconfig	Display current TCP/IP network configuration values, and update or release Dynamic Host Configuration Protocol (DHCP) allocated leases, and display, register, or flush Domain Name System (DNS) names.
Nbtstat	Check the state of current NetBIOS over TCP/IP connections, update the NetBIOS name cache, and determine the registered names and scope ID.
Netstat	Display statistics for current TCP/IP connections.
Netdiag	Check all aspects of the network connection.
Nslookup	Check records, domain host aliases, domain host services, and operating system information by querying Internet domain name servers. Nslookup is discussed in detail in "Windows 2000 DNS" in this book.
Pathping	Trace a path to a remote system and report packet losses at each router along the way.
Ping	Send ICMP Echo Requests to verify that TCP/IP is configured correctly and that a remote TCP/IP system is available.
Route	Display the IP routing table, and add or delete IP routes.
Tracert	Trace a path to a remote system.





ipconfig :

Affiche toutes les valeurs actuelles de la configuration du réseau TCP/IP et actualise les paramètres DHCP (Dynamic Host Configuration Protocol) et DNS (Domain Name System).
Utilisé sans paramètres, ipconfig affiche l'adresse IP, le masque de sous-réseau et la passerelle par défaut de toutes les cartes.

exemple : lorsqu'on veut connaître l'adresse IP de l'ordinateur
- taper :
ipconfig /all

La commande IPCONFIG :
http://www.infoprat.net/astuces/windows2k_xp/commandes/ipconfig.php

Voir aussi : La commande Ipconfig sur le site Microsoft Technet :
http://www.microsoft.com/technet/prodtechnol/windows2000serv/reskit/cnet/cnbd_trb_renx.mspx



ping :

Utilitaire qui vérifie les connexions à un ou plusieurs hôtes distants.
La commande ping utilise les paquets ICMP demande d'écho et réponse en écho afin de déterminer si un système IP donné d'un réseau fonctionne.
La commande ping est utile pour diagnostiquer les défaillances d'un routeur ou d'un réseau IP.

exemple : si on a connecté deux ordinateurs en réseau, que l'on connaît leurs adresses IP (avec ipconfig), et que l'on veut vérifier si les ordinateurs "se voient".
- taper :
ping xxx.xxx.xxx.xxx
xxx.xxx.xxx.xxx = adresse IP de l'ordinateur distant

Voir aussi : La commande Ping sur le site Microsoft Technet :
http://www.microsoft.com/technet/prodtechnol/windows2000serv/reskit/cnet/cnbd_trb_ctcz.mspx



netstat

Affiche les connexions TCP actives, les ports sur lesquels l'ordinateur procède à l'écoute, la table de routage IP ainsi que des statistiques Ethernet, IPv4 (pour les protocoles IP, ICMP, TCP et UDP) et IPv6 (pour les protocoles IPv6, ICMPv6, TCP sur IPv6 et UDP sur IPv6).
Utilisée sans paramètre, la commande netstat affiche les connexions TCP actives.

exemple : pour voir les ports ouverts sur une machine
- taper :
netstat -a

Voir aussi : La commande Netstat sur le site Microsoft Technet :
http://www.microsoft.com/technet/prodtechnol/windows2000serv/reskit/cnet/cnbd_trb_gtvp.mspx



nbtstat

Affiche les statistiques du protocole NetBIOS sur TCP/IP (NetBT), les tables de noms NetBIOS associées à l'ordinateur local et aux ordinateurs distants ainsi que le cache de noms NetBIOS.
Nbtstat permet d'actualiser le cache de noms NetBIOS et les noms inscrits avec le service de nom Internet Windows (WINS).
Utilisée sans paramètres, la commande nbtstat affiche l'aide.

exemple : nbtstat -a xxx.xxx.xxx.xxx

Voir aussi : La commande Nbstat sur le site Microsoft Technet :
http://www.microsoft.com/technet/prodtechnol/windows2000serv/reskit/cnet/cnbd_trb_gtvp.mspx



Nbtstat -c permet d'afficher la liste des ordinateurs sur le réseau :



tracert

Détermine l'itinéraire menant vers une destination par la transmission de messages ICMP (messages Requête d'écho Internet Control Message Protocol) en augmentant de façon incrémentielle les valeurs des champs TTL (Time to Live, Durée de vie).
L'itinéraire affiché correspond à la série d'interfaces de routeurs les plus proches des routeurs sur l'itinéraire situé entre un hôte source et une destination. L'interface la plus proche est celle du routeur qui est la plus proche de l'hôte émetteur sur l'itinéraire. Utilisée sans paramètres, la commande tracert permet d'afficher l'aide.

exemple : tracert www.orange.fr

Voir aussi : La commande Tracert sur le site Microsoft Technet :
http://www.microsoft.com/technet/prodtechnol/windows2000serv/reskit/cnet/cnbd_trb_ssis.mspx



route :

Affiche et modifie les entrées dans la table de routage IP locale.
Utilisée sans paramètres, la commande route permet d'afficher l'aide

Voir aussi : La commande Route sur le site Microsoft Technet :
http://www.microsoft.com/technet/prodtechnol/windows2000serv/reskit/cnet/cnbd_trb_wzgb.mspx



hostname :

Affiche le nom d'hôte de l'ordinateur

Voir aussi : La commande Hostname sur le site Microsoft Technet :
http://www.microsoft.com/technet/prodtechnol/windows2000serv/reskit/cnet/cnbd_trb_jpdb.mspx





Les noms de réseau :

Il existe deux sortes de noms de réseau sous Windows : Le nom Netbios et le nom d'hôte (C'est souvent le même nom).

Pour afficher ou modifier le nom de l'ordinateur.

Sous Windows XP :

- cliquer avec le bouton droit sur Poste de Travail, sélectionner Propriétés, Dans Propriétés système : - onglet Nom de l'ordinateur. Au besoin : - cliquer sur "Modifier" pour modifier le nom de l'ordinateur ou le Groupe de travail



Sous Windows 98 :

On distingue le nom Netbios et le nom d'hôte :

	Nom Netbios : C'est celui qui apparaît dans : - menu Démarrer, Paramètres, Panneau de configuration, - double-cliquer sur Réseau, - onglet Identification, Nom de l'ordinateur.
	Nom d'hôte (IP) ou hostname : - menu Démarrer, Paramètres, Panneau de configuration, - double-cliquer sur Réseau, - onglet Configuration, Dans la liste des composants réseau installés : - sélectionner TCP/IP -> Nom de la carte réseau, - cliquer sur "Propriétés", - onglet Configuration DNS, Champ Hôte.



L'usage et la simplicité veulent que ces deux noms (Netbios et nom d'hôte) soient identiques



Les fichiers Hosts et LmHosts :

HOSTS sert à la résolution de noms Internet (TCP/IP) / Adresses IP
LMHOSTS sert à la résolution de noms NetBIOS (réseau Microsoft) / Adresses IP

Créer un fichier Hosts :

Un fichier Hosts est une table de correspondance entre une adresse IP et un nom.
Après avoir attribué une adresse IP aux ordinateurs reliés en réseau, on peut leur affecter un nom dans le fichier Hosts.



Créer un fichier Lmhost :

créer un fichier LmHosts, contenant la liste des machines (adresses IP / noms NetBIOS).

Pour affiche le contenu du cache de noms NetBIOS qui contient la correspondance (mappage) entre noms NETBIOS et adresses IP
- taper nbtstat -c

Pour effacer le cache de noms NETBIOS et recharger en mémoire le fichier LmHosts (pas besoin de rebooter) :
- taper nbtstat -R
(R = reload, recharger)



Voir aussi :La commande Nbstat sur le site Microsoft Technet :
http://www.microsoft.com/technet/prodtechnol/windows2000serv/reskit/cnet/cnbd_trb_gtvp.mspx?mfr=true





WinSock:

http://www.frameip.com/winsock/



reset Winsock :

Sous Windows XP SP2 :

Sous Windows XP SP1 :

http://www.spychecker.com/program/winsockxpfix.html



reset TCP/IP :





Partage de connexion Internet :

Lorsqu'on dispose d'une connexion Internet (RTC ou ADSL), on peut partager cette connexion entre deux ou plusieurs ordinateurs.
Il faudra, bien sûr, que les ordinateurs soient équipés chacun d'une carte réseau (Ethernet ou Wi-Fi), et qu'ils soient reliés entre-eux (voir).

La solution la plus performante et la plus simple :
- utiliser un modem routeur, qui assurera la connexion et la partagera entre les ordinateurs (voir).

Sinon, si on dispose d'un modem USB (RTC ou ADSL), il faudra :
- brancher le modem sur l'un des ordinateurs,
- partager la connexion à partir de cet ordinateur.



Cela peut se faire de deux façons :

1 Utiliser le Partage de connexion Internet disponible sur Windows 98 SE et Me, ainsi que sur Windows 2000 et XP.
Solution la plus simple et la plus pratique.

2 Installer un proxy sur le PC où est raccordé le modem.
Il suffit alors de configurer les autres machines de façon à ce qu'elles utilisent le proxy pour accéder au net.



1 - Partage de connexion Internet sur Windows :

Avec Windows 98 SE, Me, 2000 ou XP, on peut utiliser le partage de connexion Internet (ICS = Internet Connexion Sharing).

Sous Windows 98 et Me :

Il faudra d'abord installer le Partage de connexion :

Sous Windows XP :

Il faudra simplement suivre les indications de l'Assistant :

Configurer les Options Internet dans Internet Explorer :

En gros, le partage de connexion Internet sous Windows consiste à :
- affecter l'adresse IP 192.168.0.1 à l'ordinateur connecté sur Internet,
- configurer les autres ordinateurs en DHCP, en mettant comme passerelle : 192.168.0.1

D'après JCBellamy : Les fonctionnalités d'ICS sont limitées par rapport à un vrai proxy serveur :
- impossibilité de filtrer certains ports, de faire du "cascading" de proxy,
- l'adresse IP liée à la carte Ethernet doit être : 192.168.0.1
Mais il est simple à configurer, et suffisant pour une utilisation personnelle.



2 - Serveurs proxy :

Les plus connus...

AnalogX : Gratuit.
http://www.analogx.com/contents/download/network/proxy.htm
http://www.clubic.com/telecharger-fiche10094-analogx-proxy.html

Proxy+ : Gratuit jusqu'à trois utilisateurs.
http://www.proxyplus.cz/
mode d'emploi en français : http://nepomiachty.developpez.com/proxyplus/

Wingate : http://www.wingate.com/ Le plus célèbre.
Pour le configurer : http://www.pnfh.net/

Sambar : http://www.sambar.com/syshelp/proxy.htm Plus simple à utiliser que Wingate.

Winroute : Version Lite
Téléchargement :
http://www.zdnet.fr/telecharger/windows/fiche/0,39021313,11002534s,00.htm
Configuration :
http://karibou10.free.fr/tuto/winroute_lit.htm

Sites à consulter :

Partage d'une connexion Internet. Mise en place d'un proxy :
http://www.pnfh.net/

Problème de partage de connexion Internet en ADSL :

Pour partager une connexion ADSL entre deux ou plusieurs ordinateurs, il est préférable d'utiliser un routeur (il existe même des routeurs/modem ADSL).

A défaut, en cas de problème, on peut modifier le MTU :
http://www.zebulon.fr/dossiers/37-3-valeur-mtu.html
(nécessite l'intervention dans la Base de Registre (voir))



Définitions :



Protocoles :

Un protocole est un "langage" utilisé pour permettre à des ordinateurs de communiquer entre-eux.
Il y a trois protocoles principaux :

TCP/IP (Transmission Control Protocol/Internet Protocol) :

TCP/IP est le protocole utilisé pour permettre la communication entre ordinateurs sur Internet.
Il se compose de deux protocoles : IP et TCP.

Le protocole IP :
- transmet les données sur Internet dans des paquets IP.
- attribue une adresse IP à chaque ordinateur connecté sur Internet.

Le protocole TCP :
- gère l'établissement de la liaison entre ordinateurs,
- contrôle la bonne transmission des données (contrôle de flux).

Adresse IP :

Une adresse IP se compose de quatre chiffres compris entre 0 et 255, sous la forme : xxx.xxx.xxx.xxx
- c'est Internic qui gère l'attribution des adresses IP,
- les adresses IP sont divisées en classes (A, B, C)
- certaines adresses IP sont destinées à un usage privé (ex : 192.168.0.x)



NETBEUI (NetBIOS Extended User Interface) :

Cest un protocole réseau NON ROUTABLE : il ne peut être utilisé qu'au sein d'un LAN, et ne peut pas franchir un routeur.

Ses inconvénients :
- non routable,
- performances faibles, protocole très bavard (fonctionne par broadcast, énormément de requêtes circulent alors sur le LAN).

Ne pas confondre :

NetBEUI (NetBIOS Extended User Interface)
NetBIOS (Network Basic Input/Output System) n'est pas un protocole Réseau, mais Applicatif !

NetBIOS s'appuie d'ailleurs au choix sur NetBEUI ou sur TCP/IP.

La principale source de confusion vient du fait que le nom NetBEUI, qui est à un niveau bas (réseau), fait référence à NetBIOS, qui est au niveau le plus haut. Et même avec TCP/IP seul, il faut NetBIOS pour effectuer des tâches telles que le "browsing" (ou "parcours" pour les puristes francophones) du réseau. NetBIOS possède d'ailleurs des n° de port TCP/IP parfaitement définis (137, 138, 139)

IPX/SPX (Internet Packet Exchange/Sequenced Packet Exchange) :

C'est un protocole développé par Novell.
Il est surtout utilisé, sur Windows, pour certains jeux.



Résolution de noms :

Pour permettre à des ordinateurs de "s'identifier" sur un réseau, il faut qu'ils aient un nom.

Il existe deux "systèmes" : DNS et WINS

DNS (Domain Name System) :

L'adresse IP d'un ordinateur étant difficilement mémorisable, un serveur DNS se charge de la traduire.

Chez un FAI, il existe un ou plusieurs serveurs DNS qui vont associer l'adresse web (sous la forme : http://www.orange.fr) à l'adresse IP de l'ordinateur appelé (193.252.19.189).

Lorsqu'on effectue un ping, on peut taper indifféremment :
- ping www.microsoft.com
- ping 193.252.19.189

Quand on paramètre une connexion Internet, on a souvent à indiquer l'adresse du(des) serveur(s) DNS de son FAI.

WINS (Windows Internet Naming Service) :

WINS est un peu l'équivalent de DNS.

Sur Internet, basé sur le protocole TCP/IP, les ordinateurs sont identifiés par un FDQN (Fully Qualified Domain Name ou hostname).
La converstion hostname <=> adresse IP est effectuée par le système DNS.

Dans les réseaux Microsoft basés sur le protocole NetBEUI, les ordinateurs sont identifiés par un nom NetBIOS.
La conversion nom NetBIOS <=> adresse IP est effectuée par le système WINS.

Selon p :
"Les serveurs WINS font un travail un peu analogue aux serveurs DNS,
mais corrélant les adresses IP non pas avec un FQDN, mais avec un nom NetBIOS :
Serveur DNS : FQDN (hostname) <--> adresse IP
Serveur WINS : nom NetBIOS <--> adresse IP

WINS permet donc d'utiliser des noms NetBIOS dans un environnement TCP/IP.



Voir aussi :La résolution de nom sous Windows NT:
http://www.guill.net/index.php?cat=7&sys=3&win=3





Divers :



DHCP (Dynamic Host Configuration Protocol)

DHCP est un service tournant sur un serveur qui attribue "à la volée" une adresse IP à des ordinateurs qui le lui demandent.

Cela permet de ne pas attribuer d'adresse IP fixe à des ordinateurs connectés à un réseau et utilisant le protocole TCP/IP.



Les applications qui utilisent le réseau dans les systèmes Microsoft :

Elles sont principalement de deux sortes :
- les applications basées sur l'API NetBIOS,
- les applications basées sur l'API Windows Sockets (Winsocks), (en général, les applications TCP/IP).

Le protocole TCP/IP de Microsoft supporte ces deux API grâce à NBT (NetBIOS Over TCP/IP)

Les types de noeuds :





Envoyer un message par le réseau :

Envoyer un message entre 2 ou plusieurs PC reliés en réseau

Avec la commande net send (Windows 98.x ou XP) ou avec un logiciel :



Net send :

C'est la commande de base disponible sous Windows XP pour envoyer un message, par le réseau, vers un autre ordinateur.

Net send fonctionne avec le service "Affichage des messages"

La commande net send est désactivée par défaut dans Windows XP (depuis la mise à jour SP2).
Ceci pour des raisons de sécurité : car elle peut être utilisée sur Internet pour envoyer des messages indésirés.

Elle utilise les ports 137, 138 et 139.



Activer Affichage des messages sous Windows XP :



Sous Windows Vista, Affichage des messages n'existe plus.
Voir :
http://www.guwiv.com/portal/forums/thread/793.aspx
Pour certains, il est remplacé, semble-t'il, par msg. Voir :
http://blog.netnerds.net/2007/05/vista-net-send-is-gone-use-msg-console-instead/
technet.microsoft.com - Msg :
http://technet.microsoft.com/en-us/library/cc755358.aspx



Le message à envoyer doit être tapé dans une fenêtre Invite de commandes :

Pas très pratique...



Logiciels d'envoi de messages par le réseau :

Parmi les logciels, il existe :
- des solutions gratuites, semblables à la commande net send (netsend, Fomine Net Send GU)
- des solutions payantes, avec une interface graphique (Winpopup Lan Messenger, dMessage)



Netsend (gratuit) :

Netsend free net send command replacement for Windows Vista.
NetSend can send the messages, but can't receive them. You should have software that can receive netsend messages.

Site officiel :
http://www.cezeo.com/products/netsend/



Fomine Net Send GU

Fomine Net Send GUI is a simple and FREE alternative for the Windows Net Send functionality.

Site officiel :
http://www.fomine.com/net-send-gui.html



Winpopup Lan Messenger (payant) :

Site officiel :
http://www.winpopup-lan-messenger.com/



dMessage™ (payant )

dMessage™ est une solution simple pour envoyer et recevoir des messages pop-up au sein de votre entreprise. dMessage™ est une solution sécurisée (pas d'accès hors du réseau local) et compatible avec toutes les versions de Windows™ (Vista™ compris) et tous les annuaires LDAP.

Site officiel :
http://www.dmessage.com/
