Installation
d'un réseau :
La procédure est la même, que l'on choisisse :
- d'installer un câble croisé entre deux PC,
- de réunir deux ou plusieurs PC par des câbles droits et un switch, ou plus souvent une Box (LiveBox,
NeufBox, etc.)
Sous Windows XP et Windows Vista, l'installation est très simple. D'autant plus que les ordinateurs récents sont équipés pour être connectés en réseau.
Sous Windows 98, l'installation est plus compliquée. Elle se fera en trois temps :
- installation matérielle (cartes et câbles),
- démarrage des ordinateurs, détection des cartes réseaux et installation
des pilotes,
- installation des protocoles, client et service.
Se
connecter en réseau (résumé) :
Sur une configuration réseau sous Windows XP ou Vista, tout est normalement installé (carte, pilote, protocoles, clients et service) pour se connecter immédiatement.
Impératifs :
- vérifier que les ordinateurs sont dans le même Groupe de Travail,
- désactiver le pare-feu pour tester la connexion,
- partager un dossier sur chaque ordinateur,
- vérifier que le partage de fichiers et d'imprimante est activé.
Se connecter :
Eviter autant que possible, les Favoris réseau (lent).
Privilégier le menu Démarrer :
- menu Démarrer, Exécuter...,
- taper :
deux backslash : \\
puis :
l'adresse IP de l'autre ordinateur (exemple : 192.168.0.2)
ou :
le nom de l'autre ordinateur
- rentrer nom d'utilisateur et mot de passe :
PS : Il est préférable (voir obligatoire) de créer sur l'autre ordinateur un compte utilisateur avec login et mot de passe identique.
1
- Installation matérielle :
Pour les ordinateurs qui ne disposent pas d'une carte réseau intégrée, on peut ajouter une carte réseau PCI (Ethernet ou Wi-Fi).
Installation d'une carte PCI :
- éteindre l'ordinateur, et débrancher les cordons,
- ouvrir le boîtier,
- insérer la carte réseau dans un connecteur PCI libre,
- serrer la vis de fixation,
- remonter le boîtier,
- rebrancher l'ordinateur et le redémarrer.
Conseils généraux :
- se prémunir contre les risques d'endommagement dus à
l'electricité statique (toucher une canalisation métallique avant de procéder, ne pas toucher
les connecteurs de la carte réseau),
- ne pas placer la carte réseau sur le premier connecteur PCI,
- résoudre les conflits éventuels avec d'autres cartes (son, modem) en désinstallant et réinstallant
les cartes dans un ordre différent).
2
- Installation des pilotes :
A part sous Windows NT, où il faudra connaître précisément le modèle de la carte réseau pour installer les pilotes, les autres versions de Windows bénéficient du Plug and Play, et reconnaissent automatiquement, au démarrage, tout nouveau matériel installé. Il faudra cependant indiquer à Windows l'emplacement du pilote à installer.
- allumer l'ordinateur,
Au lancement de Windows, celui-ci détecte la nouvelle carte réseau, et affiche une boîte
de dialogue permettant de déclarer l'emplacement du pilote à installer.
- insérer la disquette ou le cd-rom contenant le pilote,
- indiquer le dossier correspondant au système d'exploitation utilisé (Win 9x, Win Me, Win 2000,
XP...)
- lancer l'installation du pilote,
- insérer le cd-rom Windows s'il est demandé.
- cliquer ici pour voir l'animation sur l'installation du pilote.
3
- Installation des protocoles, client et service :
PS : cela peut se faire en utilisant l'Assistant Configuration du réseau.
En installation manuelle, il y a plusieurs choses à faire :
- choisir le(s) protocole(s) à installer,
- installer protocole(s), client et service,
- configurer l'identification, le partage de fichiers, et partager les dossiers,
- configurer le protocole TCP/IP.
Sous Windows 98 :
 |
Sous Windows 98, lorsque le pilote de la carte réseau est installé, Il faut maintenant installer Client, Service et Protocoles. |
Sous Windows 2000 et Windows XP :
 |
Sous Windows 2000 et XP, l'icône correspondant
à Voisinage réseau s'appelle Favoris réseau. La configuration des paramètres réseau sera différente : |
Configuration des paramètres réseau sous Windows 2000 et XP :

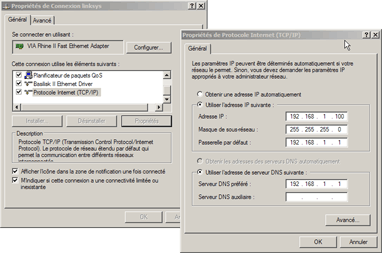

Configuration des paramètres TCP/IP :
- cliquer avec le bouton droit sur Favoris réseau,
- sélectionner Propriétés,
Dans la fenêtre Connexions réseau :
- cliquer avec le bouton droit sur Connexion au réseau local,
- sélectionner Propriétés.
Configuration de l'Identification et du Groupe de travail :
- cliquer avec le bouton droit sur Poste de travail,
- sélectionner Propriétés,
- onglet Nom de l'ordinateur,
- cliquer sur Modifier.
Choix du(des) protocoles :
Suivant ses besoins, on peut installer :
| TCP/IP : | Protocole le plus répandu (dans les réseaux locaux, ainsi que
sur Internet). Basé sur l'attribution d'une adresse IP à chaque ordinateur relié au réseau. C'est "le" protocole à installer ! |
| Autres protocoles (obsolètes) : | |
| NetBEUI : | C'est le protocole spécifique Microsoft. Très simple à installer (il ne nécessite aucun réglage), il n'est pas très performant. On peut se contenter de l'installer pour tester le fonctionnement du réseau, et le désinstaller ensuite. |
| IPX/SPX : | Protocole créé par Novell. Il est surtout utilisé pour certains jeux en réseau. Donc, ne l'installer qu'en cas de nécessité. |
Un protocole installé consomme des
ressources système, même s'il n'est pas utilisé. Donc, n'installer que ce qui est nécessaire.
Installation :
L'installation sera différente suivant que l'on utilise Windows Vista, Windows XP ou Windows 98.
Sous Windows Vista :
- cliquer sur l'orbe Windows (Démarrer),
- sélectionner Réseau,
- cliquer sur Centre Réseau et partage

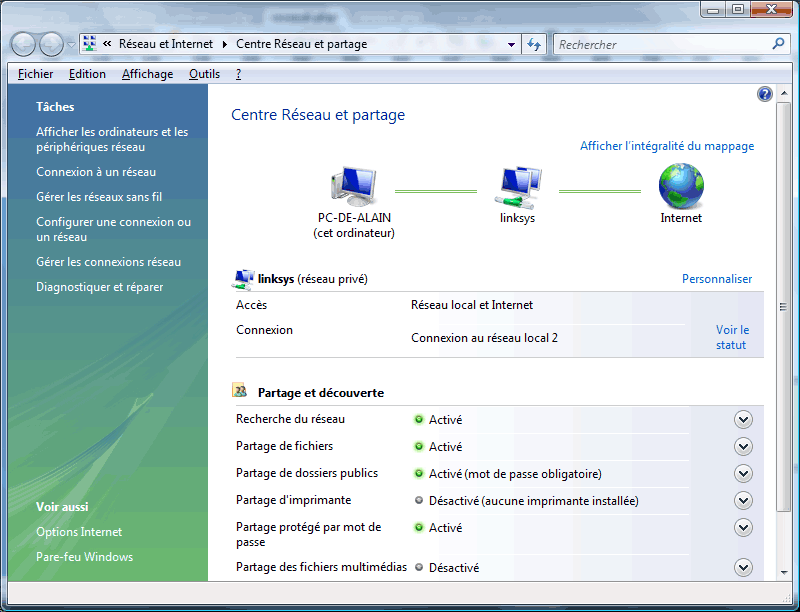

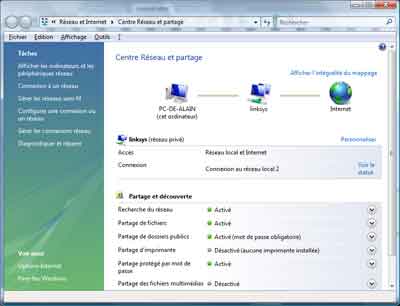

Dans Centre Réseau et partage :
- cliquer sur Personnaliser,
Dans type d'emplacement :
- cocher Privé
(c'est la condition indispensable et suffisante pour connecter un ordinateur en réseau sous Windows Vista)
Configurer les autres partages suivant les besoins :
Pour accéder aux propriétés des périphériques réseau (cartes) :
- cliquer sur Gérer les connexions réseau
Dans Connexions réseau :
- cliquer avec le bouton droit sur le périphérique réseau utilisé,
- sélectionner Propriétés.

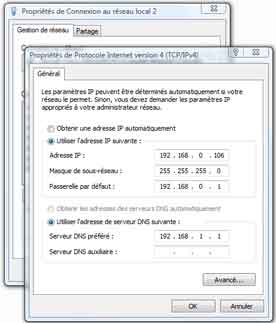

Dans les Propriétés de la connexion :
 |
 |
| - sélectionner Protocole Internet version 4 (TCP/IPv4) - cliquer sur Propriétés. |
- configurer adresse IP fixe ou dynamique (si besoin) - configurer la Passerelle par défaut (si besoin) - configurer le Serveur DNS (si besoin) |
Sous Windows XP :
Aller dans le Panneau de configuration, Connexions réseau :
- menu Démarrer, Panneau de configuration,
En affichage des catégories : Connexions réseau et Internet, Connexions réseau
En affichage classique : Connexions réseau.
On peut utiliser l'Assistant de configuration :
- menu Fichier, Assistant Configuration du réseau....
ou paramétrer la connexion réseau manuellement.
Paramétrer manuellement la connexion réseau sous Windows XP :

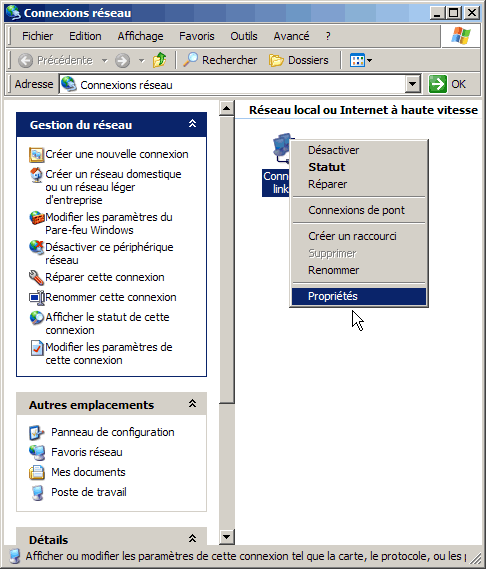

Dans le Panneau de configuration Connexions réseau :
- repérer l'icône qui correspond à la carte réseau à configurer
(car on peut avoir plusieurs icônes : port Ethernet, port Firewire (1394) ou port Wi-Fi (sans fil))
- cliquer avec le bouton droit sur l'icône,
- sélectionner Propriétés

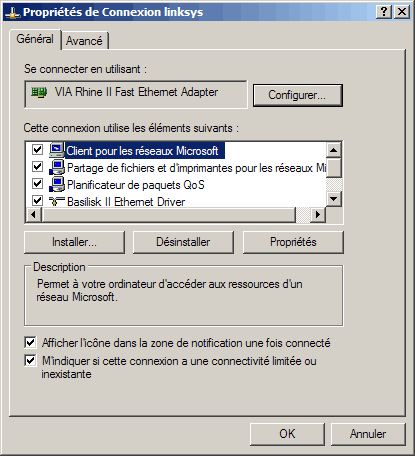

Dans les propriétés de la connexion :
- cocher Client pour les réseaux Microsoft,
- cocher Partage de fichiers et d'imprimantes pour les réseaux Microsoft.
Configuration du Pare-feu sous Windows XP SP2 :

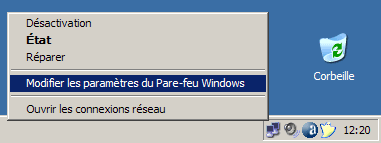

Dans la zone de notification :
- cliquer avec le bouton droit sur l'icône de la connexion réseau
- sélectionner "Modifier les paramètres du Pare-feu Windows

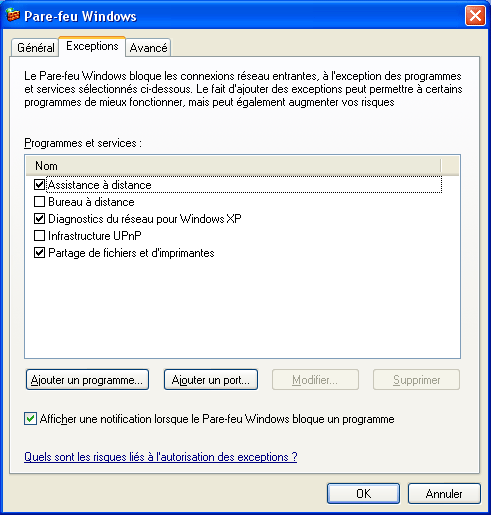

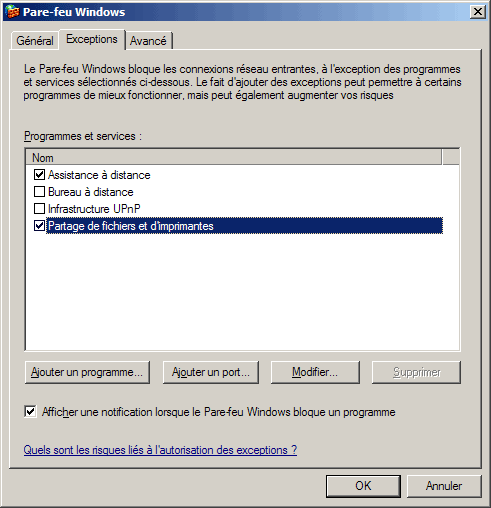

Dans la fenêtre suivante :
- cocher "Partage de fichiers et d'imprimantes"
On peut autoriser l'accès d'un programme :
- cliquer sur "Ajouter un programme..."
On peut autoriser l'ouverture de certains ports :
- cliquer sur "Ajouter un port..."
Sous Windows 98 :
- cliquer avec le bouton droit sur l'icône Voisinage réseau,
- sélectionner Propriétés.
Dans le panneau de configuration Réseau :
- cliquer sur Ajouter.
Dans la fenêtre "Sélection du type de composant réseau" :
1 - Installation du Client :
- double-cliquer sur Client,
Dans la partie gauche (Constructeurs) :
- cliquer sur Microsoft,
Dans la partie droite (Clients réseaux) :
- sélectionner Client pour les réseaux Microsoft,
- cliquer sur OK.
2 - Installation du Service :
- double-cliquer sur Service,
- sélectionner Partage des fichiers et imprimantes pour les réseaux Microsoft,
- cliquer sur OK.
3 - Installation du Protocole :
- double-cliquer sur Protocole,
Dans la partie gauche (Constructeurs) :
- cliquer sur Microsoft,
Dans la partie droite (Protocoles réseau) :
- sélectionner TCP/IP,
(ou Protocole compatible IIPX/SPX ou NetBEUI)
Différence
entre partage et permissions NTFS :
C'est une distinction essentielle à connaître lorsqu'on désire partager des fichiers ou dossiers en réseau.
Voir :
http://www.bellamyjc.org/fr/windowsnt.html#partages-permissions
Configuration
de l'identification et du partage de fichiers :
Quand les éléments logiciels sont installés, il faut les paramétrer :
Il faut d'abord que les ordinateurs soient correctement nommés, et qu'ils appartiennent au même Groupe
de travail, pour se "voir" mutuellement.
Il faut également que le partage de fichiers soit activé, pour qu'ils puissent échanger des
données.
On peut enfin, désigner des dossiers à partager.
Sous Windows XP :
- cliquer avec le bouton droit sur Poste de Travail, sélectionner Propriétés
- onglet Nom de l'ordinateur,
- cliquer sur Modifier
Dans Nom de l'ordinateur :
- donner un nom différent pour chaque PC (ex : PC1 et PC2)
Dans Goupe de travail :
- donner le même nom pour Groupe de travail ex : (Workgroup)
Sous Windows 98 :
Dans le panneau de configuration Réseau (écran) :
1 Identification des ordinateurs :
- cliquer sur l'onglet Identification,
Dans Nom de l'ordinateur :
- donner un nom différent pour chaque PC (ex : PC1 et PC2)
Dans Goupe de travail :
- donner le même nom pour Groupe de travail ex : (Workgroup)
2 Partage des fichiers et imprimantes :
- cliquer sur l'onglet Général,
- cliquer sur Partage de fichiers et d'imprimantes...,
Dans la fenêtre Partage de fichiers et d'imprimantes :
- cocher "Permettre à d'autres utilisateurs d'accéder
à mes fichiers",
Si on veut partager une imprimante :
- cocher "Permettre à d'autres utilisateurs d'utiliser mes imprimantes",
- cliquer sur OK.
A ce stade, on a uniquement la possiblité de partager des fichiers. Pour que le partage soit effectif, il faut désigner le(s) dossier(s) à partager :
2 bis Partager des dossiers :
- ouvrir l'Explorateur Windows ou double-cliquer sur Poste de Travail,
- cliquer avec le bouton droit sur un disque ou un dossier que l'on veut partager,
- sélectionner Partager.
La fenêtre Propriétés s'ouvre sur l'onglet Partage :
- cocher Partagé en tant que.
Maintenant, on peut paramétrer le partage du dossier sélectionné :
- donner un nom de partage pour le dossier (qui peut être différent du nom du dossier),
- déterminer le type d'accès :
. Lecture seule, qui permet de lire et de recopier les fichiers, sans pouvoir les modifier ou les supprimer,
. Accès complet, qui permet de déplacer, modifier ou supprimer les fichiers,
. Accès selon mot de passe, qui oblige à
rentrer un mot de passe pour pouvoir, au choix, lire ou accéder complètement aux fichiers du dossier.
L'icône du dossier apparaît avec une main, signalant que le dossier est partagé.
On pourra, à tout moment, désactiver le partage.
Sous Windows NT, 2000 ou XP, on pourra paramétrer
plus précisément le partage de dossiers et de fichiers, si on utilise des partitions NTFS (voir).
Configuration
du protocole TCP/IP :
Je n'aborde que maintenant la configuration du protocole (qui peut se faire avant), car c'est la partie la plus "compliquée".
Sous Windows XP :
Dans les propriétés de la carte :
- sélectionner Protocole Internet (TCP/IP),
- cliquer sur Propriétés
Dans les propriétés de Protocole Internet (TCP/IP) :
Si on utilise un serveur DHCP :
- sélectionner "Obtenir une adresse IP automatiquement".
(notamment quand on utilise un modem / routeur, LiveBox, etc (voir))
Si on veut configurer une IP fixe (pour le réseau local) :
- cocher "Utiliser l'adresse IP suivante"
Dans Adresse IP :
- rentrer : 192.168.0.1 (sur le premier PC)
(sur le deuxième PC, il faudra rentrer : 192.168.0.2, et incrémenter de 1 pour chaque PC nouvellement
connecté)
- rentrer : 255.255.255.0 comme masque de sous-réseau (sur tous les PC),
- cliquer sur OK.
Sous Windows 98 :
Dans le Panneau de configuration Réseau :
- sélectionner la carte réseau (TCP/IP -> nom de la carte),
- cliquer sur Propriétés,
Dans la fenêtre Propriétés TCP/IP (écran) :
- onglet Adresse IP,
- cocher Spécifier une adresse IP,
Dans Adresse IP :
- rentrer : 192.168.0.1 (sur le premier PC)
(sur le deuxième PC, il faudra rentrer : 192.168.0.2, et incrémenter de 1 pour chaque PC nouvellement
connecté)
- rentrer : 255.255.255.0 comme masque de sous-réseau (sur tous les PC),
- cliquer sur OK.
Si on veut partager une connexion Internet,
on sélectionnera "Obtenir une adresse IP automatiquement" sur l'ordinateur client.
. Mise en garde de Zébulon (http://www.zebulon.fr) :
(Windows 98)
"Les protocoles ne doivent être liés qu'à la carte réseau.
Lorsque on ajoute un protocole, il se lie automatiquement à toutes les cartes réseaux ainsi qu'à la Carte d'accès à distance (connexion
Internet par modem en général).
Il faut supprimer les liens des protocoles NetBEUI et IPX/SPX vers la Carte d'accès à distance, pour éviter
que le Partage de fichiers et d'imprimantes ne soit accessible à partir de l'internet.
(Pour ceux qui sont sur Internet via le câble, il utilise aussi une carte réseau pour relier leur modem "câble".
Dans ce cas ils se retrouvent avec 2 cartes réseaux, celle dédiée au câble ne devant pas avoir de liens vers les
protocoles NetBEUI et IPX/SPX)."
Prise
en compte des paramètres réseau :
Deux cas différents, suivant le système d'exploitation utilisé :
Sous Windows XP :
Les paramètres réseaux sont pris en compte immédiatement.
Il n'est pas nécessaire de redémarrer l'ordinateur (sauf si on modifie le Groupe de Travail)
On peut immédiatement accéder au réseau.
Sous Windows 98 :
Il faut toujours redémarrer l'ordinateur : lorsqu'on installe un réseau, mais aussi lorsqu'on modifie
un paramétrage du réseau.
(c'est une obligation assez "pénible" de ce système d'exploitation !)
Au premier redémarrage de Windows 98, une fenêtre de connexion réseau apparaît :
- rentrer le nom d'utilisateur,
- rentrer un mot de passe réseau,
- appuyer sur OK.
Autres précisions de Zébulon sur Windows 98 :
Dans la fenêtre de connexion réseau :
- si on clique sur Annuler, le mot de passe de la connexion internet ne sera plus mémorisable ni mémorisé (ce bug
de la mémorisation du mot de passe de la connexion internet est assez courant).
Pour résoudre ce problème il suffit de modifier l'ouverture de session :
- aller dans le Panneau de configuration Réseau :
Dans Ouverture de session réseau principale :
- sélectionner "Ouverture de session Windows"
(au lieu de "Client pour les réseaux Microsoft"),
- cliquer sur OK,
- redémarrer l'ordinateur.
On accède toujours au réseau, mais il n'y a rien à rentrer au démarrage de Windows, et le mot de passe Internet peut de nouveau être mémorisé.
Pour contrôler ce qui se passe sur votre machine utilisez l'Observateur réseau qui vous indiquera
qui est connecté et vous permettra de voir le récapitulatif de vos répertoires partagés.
Ce programme est présent sous Windows dans "outils système".
S'il n'est pas installé, vous pouvez le faire grâce à
Ajout/Suppression de programmes">"Installation de Windows"...
Résolution
de problème :
Si cela ne fonctionne pas :
- revérifier les branchements, la configuration...
- désactiver le firewall sur les ordinateurs.
(c'est souvent le firewall qui bloque la connexion)
Si ça fonctionne sans le firewall :
- configurer le firewall pour qu'il accepte les connexions venant du réseau local. Ouvrir les ports suivants
en local :
. 137 (TCP et UDP)
. 138 (UDP)
. 139 (TCP)
. 445 (TCP et UDP)
Si on utilise le firewall intégré à XP, il faut partager au moins un dossier sur chaque ordinateur.
- utiliser des comptes identiques (nom d'utilisateur et mot de passe) sur les deux ordinateurs (voir)
Faire
un ping :
C'est la première chose à faire pour vérifier que les ordinateurs se "voient" et
communiquent ensemble.
Sur chaque ordinateur, effectuer la commande suivante :
1) Ouvrir une fenêtre en mode texte :
Sous Windows XP :
- menu Démarrer, Tous les programmes, Accessoires, Invite de commandes,
ou :
- menu Démarrer, Exécuter...
- taper :
cmd
Sous Windows 9x et Me :
- menu Démarrer, Programmes, Commandes MS-DOS.
2 Dans la fenêtre en mode texte :
- taper ping xxx.xxx.xxx.xxx (adresse IP de l'autre PC)
exemple, sur le PC2 :
- taper :
ping 192.168.0.1
... et voilà ce que ça doit donner (écran).
On peut d'abord "pinger" sa propre machine, pour être sûr que la configuration réseau
est bien activée :
- taper :
ping 127.0.0.1
et ensuite (sur le PC1) :
ping 192.168.0.1
Ensuite, on pinge l'autre ordinateur.
Ne pas se fier au Voisinage réseau :
il met un certain temps à afficher les informations.
Voir :
JCBellamy.net - A propos des "Browsers" (Explorateurs de réseau Microsoft)
support.microsoft.com - Description du service Explorateur d'ordinateurs de Microsoft
Autres
vérifications (Windows 98) :
Dans le Voisinage réseau,
Vérifier la liste des composants réseau installés :
- Client pour les réseaux Microsoft,
- Carte réseau (nom différent suivant la carte installée)
- Protocole TCP/IP, IPX/SPX (pour les jeux) ou NetBEUI (pour le reste),
- Partage des fichiers et imprimantes.
- double-cliquer sur "Client pour les réseaux Microsoft",
- cocher uniquement la case "Connexion rapide",
- cliquer sur OK.
- onglet Identification,
- vérifier qu'il y ait un nom différent pour les 2 PC (sans espace), et le même nom pour le Groupe
de travail.
- onglet Contrôle d'accès,
- cocher la case "Contrôle d'accès au niveau ressource",
- cliquer sur OK,
- redémarrer le PC.
Vérifier la configuration des PC :
Poste 1 :
IP : 192.168.0.1
masque : 255.255.255.0
Poste 2 :
IP : 192.168.0.2
masque : 255.255.255.0
Activer le partage fichier.
voir aussi :
faire un fichier host (rechercher host.sam pour avoir un exemple)
et l'emplacement du fichier sous Win)
Liens
/ Logiciels :
Afficher un graphique des données (download et upload) qui transitent sur un réseau :
Eye On Network :
http://dmplanet.free.fr/sommaire.php
Du Meter :
http://www.dumeter.com/
