Contrôle à distance : Wake on Lan

Voir aussi ma page sur le Bureau à distance à partir d'une tablette Android :





Le Wake on Lan :

Le Wake on Lan consiste à "réveiller" un ordinateur à distance.
Cela se fait par l'envoi d'une trame de données vers l'adresse MAC de l'ordinateur à réveiller.

Wake-on-LAN
http://fr.wikipedia.org/wiki/Wake-on-LAN
"Le réveil est déclenché quand la carte Ethernet de l'ordinateur reçoit un paquet magique qui est une trame de données Ethernet contenant les octets FF FF FF FF FF FF suivis de seize répétitions de l'adresse MAC de la cible, puis d'un mot de passe (si nécessaire) de quatre ou six octets."



J'utilise le wake on lan sur mon réseau local :
- pour sortir de veille un ordinateur
- et utiliser le Bureau à distance (voir ma page : Contrôle à distance : Le Bureau à distance ou Remote Desktop)
Attention : il faut un Windows version Professionnelle / Intégrale pour utiliser le Bureau à distance.



Principe et prérequis :

La fonction consiste à envoyer une trame de données vers l'adresse MAC de l'ordinateur en veille.
Cet envoi se fait avec un logiciel ou par l'intermédiaire d'un site Internet.

A vérifier et compléter.



Configuration  :

Il faut d'abord configurer la fonction de réveil dans le Bios.
Et configurer la carte réseau dans Windows



1 - Dans le Bios  :

- aller dans Power Management Setup
- activer le Wake on Lan correspondant au périphérique utilisé.



Sur Asus P5B :
http://forum.hardware.fr/hfr/Hardware/carte-mere/resolu-activer-asus-sujet_770510_1.htm
Cela se passe effectivement dans le bios ...
- Section Power/APM_Management
- activer "Power On by PCI-E devices" ou "Power On by PCI devices" selon que tu veuilles faire du WOL avec le port réseaux qui est cablé en PCI-Express ou celui qui est cablé en PCI
(Le meilleur port ethernet Gb est celui qui est le plus proche de la connectique de la carte son intégrée. Celui qui se trouve en dessous est connecté sur le bus PCI (133Mo/sec partagé))
et après tu peux envoyer tes "Magic packet" etc ... pour réveiller ton PC.



La configuration du Bios n'est pas systématiquement nécessaire.

Sur Bios HP :

http://forums.cnetfrance.fr/topic/184338-quel-reglages-dans-un-bios-hp/
Le Bios HP est très limité et je ne dispose que de peu d'options
- Network Boot Protocol : RPL ou PXE ?
- Boot Order : PnP/BEV(BVE) ou ROM Disable ou Int 18h ou In 19h
- Show config Message Enable ou Disable
- Show Message Time : 3 Seconds, 5 ou 8



Sur un ordinateur HP Slimline 7715, le Bios n'a pas de fonctionnalité Wake on Lan.
J'ai ajouté une carte réseau : Gigabit PCI Express Network Adapter TG-3468
Celle-ci est bootable : Wake-on-LAN, convenient to manage over LAN

Voir ma page : Configuration d'une carte réseau TP-Link TG-3468



Onboard LAN et Onboard LAN Boot ROM (LAN Bootrom intégré en français)

Sur un ordinateur HP, il existe les commandes :



LAN Boot ROM = Wake on LAN ?
http://www.presence-pc.com/forum/ppc/Hardware/boot-wake-sujet-45829-1.htm





2 - Dans le Gestionnaire de périphériques  :

Aller dans le Gestionnaire de périphériques :

- appuyer sur les touches Windows + Pause
ou :
- cliquer avec le bouton droit sur Ordinateur (Vista, 7) ou Poste de Travail (XP)
- sélectionner "Propriétés"

Dans les Propriétés système :
- onglet Matériel,
- cliquer sur "Gestionnaire de périphériques"

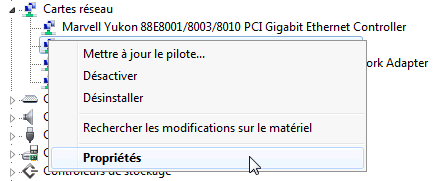

Dans le Gestionnaire de périphériques :

- dérouler la ligne "Cartes réseau"
- cliquer avec le bouton droit sur la carte réseau utilisée,
- sélectionner "Propriétés"

Réseau, Propriétés

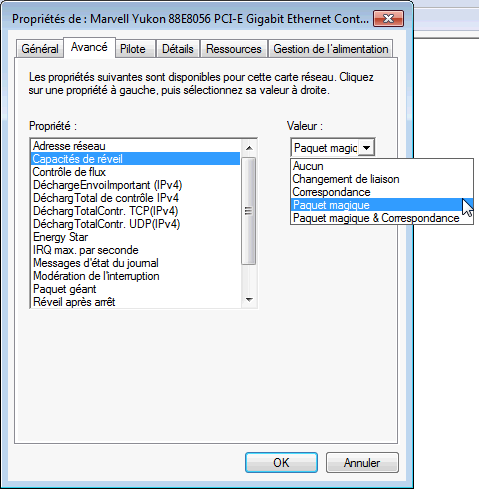

Dans les Proprriétés de la carte réseau :
- onglet Avancé
Dans Propriétés :
- cliquer sur "Capacités de réveil"
Dans Valeur :
- sélectionner "Paquet magique"
- cliquer sur OK

Réseau, Propriétés



Sur certains cartes, la présentation est différente :

En bas de Propriétés :
- sélectionner "Wake on Magic Packet"
Dans Valeur :
- sélectionner "Activé"

Réseau, Propriétés

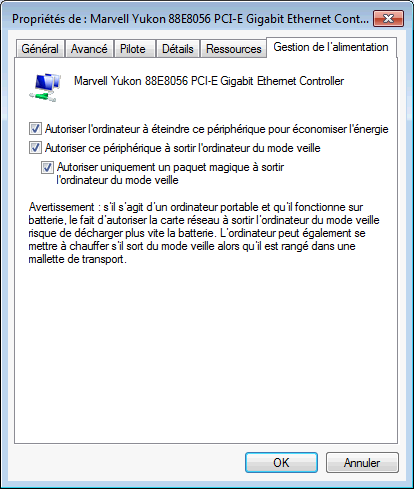

Vérifier le bon paramétrage de la Gestion de l'alimentation :

- onglet Gestion de l'alimentation
- cocher "Autoriser ce périphérique à sortir l'ordinateur du mode veille"
- cocher "Autoriser uniquement un paquet magique à sortir l'ordinateur du mode veille" (pour éviter les sorties de veille intempestives)

Réseau, Propriétés







Problèmes :

Normalement, si on suit bien les instructions données ci-dessus, le réveil à distance fonctionne très bien. Sur un PC en veille.

Je rencontre cependant un problème que je ne sais pas résoudre :
A partir de ma tablette Nexus / Android, je peux réveiller sans problème mes PC... sauf un.
Pourtant, je peux réveiller ce dernier à partir de mon Mac mini
Incompréhensible.

J'ai essayé Wake On Lan Monitor :
http://www.depicus.com/wake-on-lan/wake-on-lan-monitor.aspx
Et curieusement, lorsque Wake On Lan Monitor est lancé, j'arrive à éveiller le PC récalcitrant.





Utilisation :

Pour utiliser le "réveil à distance :
Il faut que l'ordinateur distant soit en veille (et non pas éteint).
Il faut envoyer un "Paquet magique" avec un logiciel, ou en passant par un site internet (? non testé)





Wake on Lan par un site Internet

Pas testé





Logiciel : WakeOnLan de Dipisoft

Win 98, Millenium, Windows 2000, XP, Windows Vista, Windows 7

3.5.4 (dernière version)



Différentes versions sont disponibles :
- Télécharger ce logiciel (version installeur)
- Télécharger le script wakeonwan.php
- Télécharger ce logiciel (version portable ZIP) Note importante aux utilisateurs des versions portables
- Télécharger ce logiciel (version portable U3)

Télécharger sur Commentcamarche.net :
http://www.commentcamarche.net/download/telecharger-34056626-wakeonlan





Utilisation de WakeOnLan de Dipisoft

Rentrer les informations des machines manuellement :
- cliquer sur "Ajouter..."
ou :
Importer la liste créée avec IPScan32 (voir ci-dessous) :
- menu Fichier, Importer une liste générée par IPScan32...

Lorsque les machines sont listées :
- cliquer sur la machine à réveiller,
- cliquer sur "Réveiller la sélection"

WakeOnLan de Dipisoft





Utilisation avec le Bureau à distance :

J'utilise WakeOnLan avec le Bureau à distance : Voir ma page : Bureau à distance

Dans WakeOnLan :
- sélectionner l'ordinateur à réveiller,
- cliquer sur "Réveiller la sélection"

Dans Connexion Bureau à distance :
- rentrer l'adresse IP de l'ordinateur distant,
- cliquer sur "Connexion".

WakeOnLan avec Bureau à distance de Windows





Autres fonctionnalités de WakeOnLan de Dipisoft :

Le processus WMI = Windows Management Instrumentation = Winmgmt.exe

Voir les explications de JC Bellamy :
http://www.generation-nt.com/reponses/windows-management-instrumentation-entraide-3645941.html

WBEM = Web-Based Enterprise Management C'est un STANDARD, non propriétaire, donc non spécifique à Microsoft, d'accès et partage d'informations dans un réseau d'entreprise. Il a été défini au départ par un consortium constitué de Microsoft, Compaq, BMC Software, Cisco Systems, et Intel.
WMI = Windows Management Instrumentation C'est la déclinaison de WBEM dans le monde Microsoft Windows.

es données de WMI sont situées dans le dossier "%systemroot%\system32\wbem\Repository"

Windows Management Instrumentation: Background and Overview
http://msdn.microsoft.com/en-us/library/ms811553.aspx

Windows Management Instrumentation sur Wikipedia :
http://fr.wikipedia.org/wiki/Windows_Management_Instrumentation

"Il permet à des scripts WSH (par exemple VBScript) de gérer Windows localement ou à distance. C'est grâce à WMI que le composant Propriétés système de Windows peut afficher les propriétés du système sur un ordinateur distant ou local. WMI est préinstallé sur Windows Server 2003, Windows Server 2008, Windows XP, Windows Me, Windows 2000, Windows Vista et Windows 7"

C'est ainsi que WMI dans WakeOnLan de Dipisoft permet de redémarrer / éteindre la machine à distance :

WakeOnLan de Dipisoft





Logiciel : IPScan32

IPScan32 permet de lister les machines présentes sur le réseau, évite de saisir manuellement les adresses.



Différentes versions sont disponibles :
- Télécharger ce logiciel (version installeur)
- Télécharger ce logiciel (version portable ZIP) Note importante aux utilisateurs des versions portables
- Télécharger ce logiciel (version portable U3)



Télécharger sur Commentcamarche.net :
http://www.commentcamarche.net/download/telecharger-34058029-ipscan32

"IPScan32 est un outil d’administration de réseau local. Il comprend des commandes bien pratiques mais avec une syntaxe assez rebutante : ARP, NSLOOKUP et TRACERT. Il permet l'inventaire des machines sur un réseau local ainsi d'établir une liste des utilisateurs connectés. L’outil permet aussi de récupérer pour chaque machine : l’adresse IP, le nom NetBIOS, le nom DNS, le login utilisateur ayant ouvert une session, le domaine et l’adresse MAC."



Utilisation de IPScan32 :

- sélectionner la plage d'adresses à scanner (ici 192.168.0.100 à 110)
- cliquer sur "Lancer l'analyse"

Lorsque le scan est terminé :
- cliquer sur "Exporter le résultat..."

IPScan32





Logiciel : WakeOnLan by ReadPixel (Mac OS X)

Il est simplissime d'utilisation.
C'est celui que j'utilise, en réseau local pour me connecter sur PC.
Compatible : Mac OS X 10.5 Leopard, 10.4 Tiger et 10.3 Panther.

Site officiel :
http://www.readpixel.com/wakeonlan/



Présentation et utilisation :

Au lancement de WakeOnLan, celui-ci affiche les éléments du réseau qu'il a identifié.
Il indique :
- le nom
- l'adresse IP
- l'adresse MAC
- l'état d'éveil de l'ordinateur : Awake = en fonction

Pour sortir de veille un ordinateur :

- sélectionner la ligne correspondante,
- cliquer sur "Wake Up!"

WakeOnLan sur Mac OS X



Pour réactualiser l'état :
- menu Host, Scan Local Networks...





Logiciel : Wake On LAN Ex

Télécharger sur 01net.com :
http://www.01net.com/telecharger/windows/Utilitaire/reseau/fiches/34809.html

Windows NT/95/98/ME/2000/XP/2003





Liens :

Eteindre/Allumer un PC à distance (Shutdown / Wake On Lan)
http://www.commentcamarche.net/faq/18977-eteindre-allumer-un-pc-a-distance-shutdown-wake-on-lan



Windows 7 :
Veille et veille prolongée : Forum Aux Questions
http://windows.microsoft.com/fr-FR/windows7/Sleep-and-hibernation-frequently-asked-questions

Que sont les fonctionnalités « Wake on LAN » ?
http://windows.microsoft.com/fr-FR/windows7/What-are-Wake-on-LAN-capabilities
"Dans Windows 7. La fonctionnalité « Wake on LAN » est activée par défaut sur les ordinateurs de bureau mais est elle désactivée sur les ordinateurs portables. Pour plus d’informations, consultez l’article Gestion de l’alimentation pour des périphériques réseau dans Windows 7 de Microsoft TechNet."

Gestion de l'alimentation pour les périphériques réseau dans Windows 7
http://technet.microsoft.com/fr-fr/library/ee617165(WS.10).aspx

http://www.commentcamarche.net/forum/affich-7077981-commande-pc-a-distance
Fais un test depuis cette page:
http://www.depicus.com/wake-on-lan/woli.aspx (descends en bas de la page)
C'est la même chose que d'utiliser le programme de wake on lan, mais le paquet partira du site internet en question. Ca ne coûte rien d'essayer, et ça peut écarter certaines hypothèses sur ce premier échec.



dhumbert.info - Wake on Lan : réveiller à distance





PXE et RIS :

Contribution de *AHMAD* MCSE-CCNP-CIW-CEH :
http://www.commentcamarche.net/forum/affich-2251638-serveur-ris-pxe

il n'existe pas vraiment de SERVEUR PXE (c'est surtout un environnement ou un démarrage PXE ou un client PXE que tu peux configurer pour un SERVEUR RIS - pour qu'il le prenne en charge )

Voila une définition pour PXE :
Le démarrage PXE (sigle de Pre-boot eXecution Environment) permet à une station de travail de démarrer depuis le réseau un système d'exploitation qui se trouve sur un serveur.

Pour activer le PXE, il faut auparavant le configurer dans le BIOS. L’option se trouve fréquemment dans un menu concernant la carte réseau.

Le boot par PXE s'effectue en plusieurs étapes :
- Recherche d'une adresse IP sur un serveur DHCP ainsi que du fichier à booter
- Téléchargement du fichier à booter sur un serveur TFTP.
- Exécution du fichier à booter.
Il est à noter que la taille du fichier à booter ne permet pas de booter directement un Kernel Linux, par exemple, mais qu'il faut que ce logiciel à booter le télécharge et l'exécute lui même.

Le PXE permet d'installer de manière automatique et à distance des serveurs sous diverses distributions comme Linux, par exemple.

TANDIS QUE POUR UN SERVEUR RIS (avec la relation entre lui et PXE) :
Les services à distance d'installation (RIS) est un des dispositifs de gestion de changement et de configuration inclus avec Windows 2000.
Les services d'installation à distance permettent d'installer Windows 2000 Professionnel à distance, sans avoir à visiter chaque client. Spécifiquement, vous pouvez installer les logiciels d'exploitation sur les ordinateurs clients démarrés à distance en reliant l'ordinateur au réseau, en mettant en marche l'ordinateur client, et en entrant avec un compte d'utilisateur valide.

Les clients cibles doivent prendre en charge le démarrage à distance avec la ROM PXE (Pre-Boot eXecution Environment) ou doivent être démarrés avec une disquette de démarrage à distance. Cela facilite l'installation de plusieurs clients.

Inconvénient : Il faut disposer d'une carte réseau spécifique car peu de pilotes sont disponibles.

Comment installer (cloner) les clients à l'aide sur "Service d'installation à distance" d'un serveur W2K
Lorsque les postes clients ont la possibilité matérielle (carte réseau spéciale ou carte mère spéciale - conforme PXE) de contacter un serveur au démarrage (protocole bootp), il leur est permis de recevoir une installation automatique pilotée par un serveur W2K via le "Service d'installation à distance".



Mise en place d'un serveur de boot PXE (avec PXELinux !)
http://www.gentilkiwi.com/documentations-s11-t-pxe.htm

Windows PE 2.0 (Vista) sur PXE
http://www.gentilkiwi.com/divers-s26-t-windows-pe-2.0--vista--sur-pxe.htm
