Carte mère
- Dernières évolutions Intel (exemples)
- Juin 2013 : LGA 1150 - chipset Z87 - Haswell
- Mai 2011 : LGA 1155 - chipset Z68
- Janvier 2011 : LGA 1155 - chipset P67
- Trois critères de choix principaux
- 1 - Format (ATX et mini-ITX)
- - Cartes Low Profile
- 2 - Socket
- 3 - Chipset
- - Intel
Pages suivantes :
Voir aussi mes pages :
- Carte mère Asus P8P67
- Carte mère Asus P5B
- Mise à jour d'un Bios ASUS avec EZ Flash
- Matériel - Disque dur AHCI
- Logiciel de test : CPU-Z
Voir aussi ma page :
Pour les néophytes : quelques explications "basiques" sur le matériel, afin
de s'orienter un peu plus facilement dans cette "jungle" ;-) Pour tous : des liens pour se
tenir au courant des dernières évolutions et se documenter plus avant.
Le matériel informatique évoluant très rapidement, certaines informations peuvent
devenir rapidement obsolètes : Tenir compte de la date de rédaction des articles. Merci
de me signaler toute erreur ou imprécision (lien en bas de page).
Le socket : évolutions :
Le socket est l'élément le plus important d'une carte mère car il correspond au processeur et suit son évolution.
Il existe des socket Intel et des socket AMD. Chacun compatibles avec leurs processeurs respectifs.
- Socket (processeur) sur Wikipedia
Les socket Intel :
29/08/2014 : Hardware.fr - Intel Haswell-E, LGA 2011-v3 et DDR4 : Core i7-5960X, 5930K et 5820K
"Après avoir débarqué sur la plate-forme LGA 1150 en juin 2013, l'architecture Haswell arrive désormais sur LGA 2011-v3 avec les Core i7-5960X, 5930K et 5820K. Cette plate-forme inaugure au passage l'arrivée de la DDR4 dans nos machines."
En grisé, les modèles haut de gamme (LGA1366, LGA2011 et LGA 2011-v3)
| Socket | Chipset (entre autres) | Processeur | |
| fin 2017 | LGA 1151 | Kaby Lake | |
| aout 2015 | LGA 1151 | H110, B150 H170, Z170 |
Skylake |
| LGA2011-v3 | X99 | Haut de gamme Haswell-E - DDR4 Core i7-5960X, 5930K et 5820K (voir sur hardware.fr) |
|
| juin 2013 | LGA 1150 | Haswell II : H97, Z97 Haswell : H81, B85, Q85, Q87, H87, Z87 |
Haswell et Broadwell dual-channel DDR3, DMI 2.0, PCI-Express 3.0. Non compatible avec LGA1155 (sur cpu-world.com) |
| 2012 | LGA 2011 | X79 | Haut de gamme. Remplace LGA1366 Sandy Bridge-E et Ivy Bridge-E Core i7 Ivy Bridge-E (séries 4900 et 4800) et Sandy Bridge-E (séries 3900 et 3800) |
| mai 2011 | LGA1155 | Ivy Bridge : B75, Q75 Q77, H77, Z75, Z77 Sandy Bridge : B65, H61, Q67, H67, P67, Z68 |
Sandy Bridge (2011) et Ivy Bridge (2012) Core i5 2400... 2500K, Core i7 2600K, etc. dual-channel DDR3 - PCI Express 2.0 and 3.0 Non compatible avec LGA1156 (sur cpu-world.com) |
| 2009 | LGA1156 | Intel P55 Intel H55, H57, P55, Q57 |
Nehalem Lynnfield Intel Core i3, Core i5, Core i7 Core i5 700 / i7 800 DDR3 - PCI Express (sur cpu-world.com) |
| 2009 | LGA1366 | X58 | Haut de gamme Bloomfield (Core i7 9xx) - Xeon DDR3 (sur cpu-world.com) |
| 2004 | LGA775 | Intel i915 à i975 (not. 965) nVidia nForce 4 à 7 |
Pentium 4, Celeron, Core 2 Duo, Core 2 Quad, Pentium D Socket de type LGA : plus de trous et de pins, mais matrice de pastilles (en anglais Land Grid Array ou LGA). (sur cpu-world.com) |
| 478 | Pentium 4 de type Northwood. (sur cpu-world.com) |
||
| 423 | Pentium 4 de type Willamette (sur cpu-world.com) |
||
603 et 604 = Intel Xeon
Les socket AMD :
08/04/2013 : LaRuche.it - AMD : 2014 signera la fin des sockets AM3 et FM1
| Socket | Processeur / technologie | ||
| avril 2014 | AM1 | ||
| janvier 2014 | FM2+ | A55, A58, A78, A88X | PCIe 3.0 |
| octobre 2012 | FM2 | ||
| aout 2011 | FM1 | ||
| juin 2011 | AM3+ | 970, 990X, 990FX 890X, 880G |
Bulldozer - DDR3-1866 |
| février 2009 | AM3 | Athlon II, Phenom II, Opteron, Sempron DDR3 |
|
| AM2+ | K10 - HyperTransport 3.0, | ||
| mai 2006 | AM2 | (940 broches) | Sempron, Athlon 64, Athlon 64 FX, Athlon 64 X2 DDR2 |
| 940 | pour les processeurs de serveur AMD 64-bit. | ||
| 2004 | 939 | Athlon 64 Concurrent du LGA775 Intel DDR |
|
| 2004 | 754 | Athlon 64 ou Sempron puis Turion premier socket AMD compatible avec architecture 64 bits, l'AMD64. |
|
| 462 Socket A |
Athlon K7 jusqu'à l'Athlon XP 3200+, et les processeurs AMD d'entrée de gamme, incluant le Duron et le Sempron. PGA - ZIF |
||
| Slot A | premières versions des processeurs AMD Athlon. | ||
Dernières évolutions
Quelques exemples de configurations (plus ou moins) récentes.

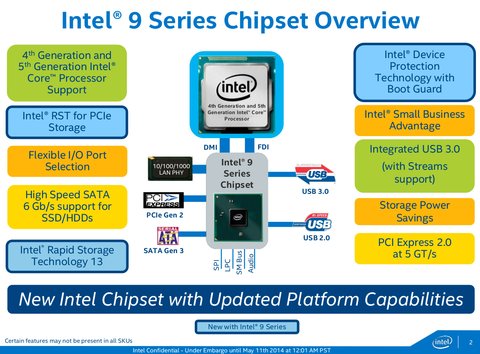

Juin 2014 : LGA 1150 - chipset Z97 - Haswell
Juin 2013 : LGA 1150 - chipset Z87 - Haswell
C'est la dernière plateforme pour les processeurs Haswell
Haswell : Asus Z87 (socket 1150) - Intel Haswell Core i5 4670K :
carte mère |
processeur |
mémoire |
mémoire (low profile) |

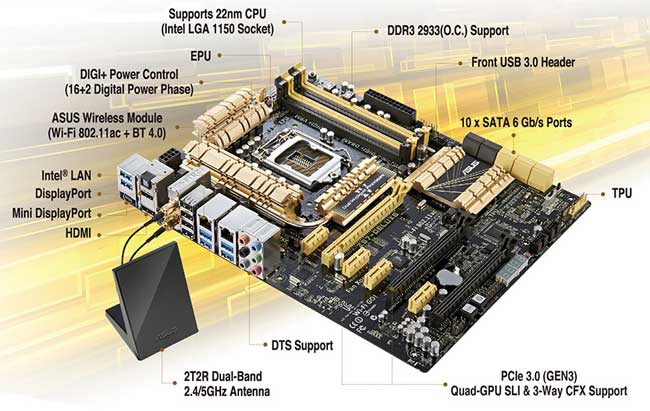

Une carte mère ASUS Z87 Deluxe :
Avril 2012 : LGA 1155 - chipset X79 - Ivy Bridge
Série haut de gamme.
Novembre 2011 : LGA 2011 - chipset X79 - Sandy Bridge-E
14/11/2011 : TTHardware.com - Test de la nouvelle plateforme haut de gamme LGA2011 & Sandy Bridge-E
Mai
2011 : LGA 1155 - chipset Z68
Plus de fonctionnalités que le P67
28/04/2011 : Comptoir-Hardware.com - 3
cartes mères P67 Express : Asus, Gigabyte et MSI
"le Z68 qui arrive le 8 mai permettra d'utiliser la puce intégrée...
... si vous n'avez cure de la puce intégrée, alors les cartes P67 devraient baisser de tarif et devenir
très intéressantes, et ce d'autant plus qu'elles sont annoncées officiellement comme compatibles
Ivy Bridge 22nm...
Janvier
2011 : LGA 1155 - chipset P67 - Sandy Bridge
"les nouveaux processeurs Sandy Bridge sont gravés en 32 nm et utilisent un nouveau socket
: le LGA 1155.
Ces CPU ne sont pas compatibles avec les cartes utilisant le LGA 1156.
Intel profitera pour lancer une nouvelle serie de chipsets avec dans un premier temps les P67, H67 et Q67."
Voir :
19/11/2010 : NextInpact.com - Sandy
Bridge : détails sur les cartes mères d'Asus
"Alors que le lancement des processeurs Intel de la série Sandy Bridge n'est pas attendu
avant le 6 janvier 2011, les fabricants de cartes mères semblent, comme d'habitude, plus pressés
et présentent tous leurs modèles à venir. C'était récemment le cas
d'Asus qui a tenu une conférence pour nous montrer quelques-unes de leurs nouvelles cartes en
P67."
25/01/2011 : Hardware-specs.net - Intel
Sandy Bridge : CPU, chipsets et cartes mères en détails
Un dossier très complet sur les caractéristiques des processeurs Sandy Bridge et de toutes
les cartes mère P67
25/01/2011 : Presence-pc.com - Les
Awards 2011 de Tom's Hardware : Carte mère
"Introduisant une nouvelle plateforme nettement moins limitée que la perfectible LGA1156/P55
(limitation des liens PCI Express à 2,5 Gbits/s et donc des contrôleurs SATA et USB 3.0
notamment), le couple LGA 1155/P67 s'impose de toute façon à quiconque craquerait
pour le processeur Intel, qui n'a bien sûr pas changé ses mauvaises habitudes. De
tous les modèles de lancement (comparatif à venir cette semaine), notre préférence
va à la Gigabyte GA-P67A-UD3, pour sa polyvalence et sa bonne conception pour
un prix contenu : 125 €."
Attention : Pas d'UEFI sur les cartes mère Gigabyte. Pas d'USB 3 en façade.
12/01/2011 : NextInpact.com - MSI
passe aussi à l'UEFI sur ses cartes H67 et P67
Après le lancement officiel par Intel des processeurs Core de seconde génération,
aussi connus sous le nom de code Sandy Bridge, c'est au tour des partenaires de présenter leurs
produits. MSI arrive avec pas moins de cinq cartes mères : trois en P67 et deux en H67.
- P67A-GD65
- P67A-GD55 (pas de connecteurs eSATA)
- P67A-C45 (un seul port PCIe x16 2.0)
- H67MA-ED55 (micro ATX)
- H67MA-E45 (micro ATX)
Voir :
Forum.Hardware.fr - [Topic Unique] MSI - Cartes mères P67 et H67 (S1155/Sandy Bridge)
Forum.Hardware.fr - [Topic Unique] ASUS - Cartes mères P67 et H67 (S1155/Sandy Bridge)
Forum.Hardware.fr - [Topic Unique] ASRock – cartes mères P67 et H67 (s1155 /sandy bridge)
Forum.Hardware.fr - [Topic Unique] Gigabyte - Cartes mères P67 et H67 (S1155/Sandy Bridge)
Forum.Hardware.fr - [Topic Unique] Intel DH67GD DH67BL cartes mères socket 1155 MicroATX
04/01/2010 : NextInpact.com - Nouveaux
processeurs Intel : Quoi de neuf ?
Un peu plus d'un an après le lancement de son architecture Nehalem, Intel se décide enfin à la
décliner dans des produits de milieu de gamme.
Fidèle à son principe du « Tick Tock », le fondeur nous présente aujourd'hui
son « Tock » via la nouvelle génération Westmere (Arrandale et Clarkdale) qui
bénéficie du passage à une finesse de gravure en 32 nm.
Changer
la pile du Bios :
Pour que l'ordinateur conserve l'heure et les principaux réglages du Bios en cas de coupure d'alimentation,
il existe une pile.
La pile est fixée dans un logement sur la carte mère.
Si l'ordinateur ne conserve plus le réglage de l'heure, c'est que la pile est usée et qu'il faut la remplacer.
La pile est un modèle Lithium - Bouton CR2032 3V
|
|
|
|
Performing automatic IDE configuration = Exemple de message qui s'affiche au démarrage de l'ordinateur lorsque la pile est usagée.
Carte
mère :
Le choix de la carte mère se fera en fonction du processeur.
En effet, la fixation du processeur sur la carte mère s'effectuant par l'intermédiaire
d"un socket, ce dernier devra correspondre sur les deux éléments.
Actuellement (novembre 2011) :
- On préférera une carte mère avec UEFI (le remplaçant du
Bios)
- Voir si la carte mère gère l'USB 3 (directement et s'il y a des ports
en façade)
- Voir le nombre de ports PCI Express 16X si on veut monter plusieurs cartes graphiques
- voir la présence de SATA 6Gbps et de eSATA
Liens
constructeurs :
-
-
-
11/02/2013 : LaRuche.it - Cartes mères : Asus et Gigabyte en leader, ASRock a les dents longues
"... Asus et Gigabyte restent dominateurs avec respectivement 22 et 19 millions de cartes vendues au détail, représentant à eux deux 51,3% de parts de marché sur les 80 millions de cartes vendues sur l'année au total...
... Reste que la situation pourrait donc évoluer en 2013, et les parts de marché se redistribuer sur un marché en plein changement. ASRock compte bien en profiter pour tirer son épingle du jeu..."
Trois
critères de choix principaux :
Ce qui caractérise une carte mère, c'est, essentiellement :
- son format,
- son socket,
- son chipset
Voir également :
- la qualité de ses composants.
1
- Le format (en fonction de la dimension du boîtier) :
- Facteur de forme sur Wikipedia
"En informatique, le facteur d'encombrement (on utilise parfois le terme anglais form factor) d'une carte mère spécifie ses dimensions. Le facteur d'encombrement le plus courant est l'ATX."
Deux formats principaux : ATX et mini-ITX
- Voir aussi ma page : Assemblage - Boitier
- Voir aussi ma page : Assemblage - Boitier : format mini-ITX et micro-ATX
| Format | Observation |
| ATX | La plupart des cartes mère sont au format ATX (cette dénomination est
aussi utilisée pour les boîtiers et les alimentations). - Voir sur Wikipedia |
| Mini-ITX | C'est le format des cartes mères des ordinateurs "Slimline" HP et des mini-PC / Shuttle, etc. - Voir sur Wikipedia et sur en.Wikipedia |
| Thin Mini ITX | Taille classique des cartes Mini ITX (17 x 17 cm) mais avec une hauteur limitée à 25 mm |
| Micro-ATX | |
| E-ATX |
Carte mère Thin Mini ITX :
07/03/2015 : Tomshardware.fr - Gigabyte se lance dans le Thin Mini ITX
"Gigabyte suit enfin Intel dans les cartes Thin Mini ITX. Ce format de cartes mères garde en effet la taille classique des cartes Mini ITX (17 x 17 cm) mais avec une hauteur limitée à 25 mm, ce qui permet notamment l'intégration dans des écrans ou dans des boîtiers très fins, parfaits pour les PC destinés à trouver place dans le salon..."
01/01/2009 : Homemedia.fr - La plateforme : Mini-ITX, Micro-ATX, ATX...
Les 3 formats de cartes mères les plus répandus sont l'ATX, le Micro-ATX et le Mini-ITX, mais il existe d'autres formats comme le BTX, le Flex-ATX (utilisé par Shuttle par exemple) ou le Pico-ITX.
Cartes Low Profile (LP) :
Ce sont des cartes utilisées dans les petits boitiers (carte réseau, carte graphique par exemple)
Le format de la carte mère détermine également le format des cartes d'extension.
On les appelle des cartes "Low Profile" (ou LP).
Certaintes cartes (au format normal) sont livrées avec 2 brackets : Standard et Low Profile
Voir les mentions : "Carte fournie avec une équerre Low Profil Dual Slot."
2
- Le socket :
Le socket est le support du processeur sur la carte mère. Il doit correspondre à celui-ci.
Intel et AMD utilisent des sockets entièrement différents et incompatibles.
Le chiffre représente le nombre de pins du processeur.
En fait, depuis le socket LGA775, il n'y a plus de pins mais une matrice de pastilles : LGA
Sur Wikipedia :
- matrice de pastilles (en anglais Land Grid Array ou LGA) sur Wikipedia
Socket LGA1155 sur cpu-world.com
3
- Le chipset :
Le chipset est une puce intégrée à la carte mère.
Le modèle du chipset de la carte mère sera déterminant quant à ses performances et ses fonctionnalités.
Le modèle de chipset déterminera le nombre et les types de connecteurs :
USB 3.0, ports réseau LAN en Gigabit, port Firewire, Wi-Fi, eSATA, vidéo intégré,
son intégré, etc.
Lorsqu'on parle de "pilotes de la carte mère", ce sont des pilotes du chipset.
Donc, lorsqu'on a égaré le CD-ROM de la carte mère, il faudra aller sur le site
du constructeur du chipset pour télécharger les pilotes de périphérique nécessaires.
Si l'on ne connaît pas les caractéristiques exactes de son matériel, on pourra :
- utiliser un logiciel : voir ma page : Logiciels de test
- utiliser un site : ex : http://ma-config.com/
Windows 7 et Windows 8 fournissent des pilotes standards qui peuvent dispenser de télécharger les pilotes spécifiques sur le site de la carte-mère.
Après l'installation de Windows, aller dans le Gestionnaire de périphériques pour vérifier qu'il n'y a pas de pilote manquant.
Les chipset Intel :
On les distingue selon les séries : 9, 8, 7, 6, 5, 4, 3
| Socket | Chipset (entre autres) | ||
| juin 2014 juin 2013 |
LGA1150 | Serie 9 Serie 8 |
Haswell II : H97, Z97 Haswell : H81, B85, Q85, Q87, H87, Z87 |
| 2012 | LGA2011 | Serie 7 (haut de gamme) | X79 |
| avril 2012 mai 2011 |
LGA1155 | Serie 7 (sur cpu-world.com) Serie 6 |
Ivy Bridge : B75, Q75 Q77, H77, Z75, Z77 Sandy Bridge : B65, H61, Q67, H67, P67, Z68 |
| 2009 | LGA1156 | Serie 5 | Intel P55 Intel H55, H57, P55, Q57 |
| 2009 | LGA1366 | Serie 5 (haut de gamme) | X58 |
| juin 2008 | LGA775 | Serie 4 | P45 (PCI-Express 2.0) - sur Hardware.fr, sur Clubic.com |
| mars 2008 | X48 support du FSB 1600 Mhz ; reconnaissance automatique des réglages mémoires XMP (Xtreme Memory Profile) |
||
| mars 2007 | Serie 3 | X38 P35 (équivalent du P965), G33 (équivalent du 965G) - sur PCWorld, sur Clubic P35 (Bearlake) : sorti en mai 2007 : support du FSB à 1333Mhz ; gestion de la DDR-3 ; compatible avec les futurs processeurs Intel gravés en 45nm (Penryn). G33 : chipset P35 avec partie GPU compatible DirectX 9 intégrée 24/09/2007 : 59Hardware.net - Test : MSI G33M-Fi |
|
| 2004 | Intel i915 à i975 (not. 965) nVidia nForce 4 à 7 P965 Express, 975X : sorti en 2006 945P et 945G : sorti en 2005 avec les Pentium D ; ne supporte pas la DDR2-800 |
Chipset Intel Z97 et H97 :
17/06/2014 : Comptoir-Hardware.com - Recap • Choisir sa carte mère Z97/H97
12/05/2014 : Clubic.com - Intel lance ses nouveaux chipsets H97 et Z97
12/05/2014 : NextInpact.com - Revue de presse : cartes mères H97/Z97 et processeurs Haswell Refresh
Chipset Intel X79 :
Intel.com - Chipset Intel® X79 Express
Techgage.com - Intel P35 and G33 Chipsets
Nvidia : nForce 680i SLI - nVidia 780i :
01/02/2008 : Hardware.fr - NVIDIA nForce 780i SLI
"Le père des GeForce revient donc avec un nouveau chipset haut de gamme, le nForce 780i SLI, qui remplace un nForce 680i SLI vieillissant lancé fin 2006."
Janvier 2008 : pour une architecture basée autour d'un processeur Intel Core 2 Duo, il existe :
- les chipsets Intel : P35 / G33 - X38 et X48
- le chipset Nvidia : nForce 680i SLI - nVidia 780i
Intel P45 et P43
21/02/2008 : LaRuche.it - Des infos sur les chipsets Intel P43 et P45
"Si les cartes-mères à base de chipset X48 sont attendues pour le mois de mars, le fondeur Intel prépare déjà ses chipsets P43 et P45 qui seront intégrés sur les cartes-mères de milieu de gamme.
L'Intel P45 supportera le PCI Express 2.0 16x ou deux ports PCI Express 2.0 8x alors que le P43 sera limité à la gestion d'un port PCI Express 2.0 16x"
P965 : P5B, Commando
P35 : P5K, P5K64, BLITZ, P5K3
X38 : P5E, P5E64, P5E3, MAXIMUS
X48 : P5E3, RAMPAGE, P5E, P5E64
P45 : P5Q, P5Q3, MAXIMUS II
Nvidia :
nVidia 790i
nForce 780i SLI (PCI-Express 2.0)
nForce 680i SLI
MCP73 : chipset "tout en un" pour plateforme Intel (NVIDIA nForce 630i et GeForce 7150) :
17/12/2007 : 59Hardware.net - Test
: Gigabyte GA-73UM-S2H
AMD :
770, 790 ou 790FX
AMD 690G et 690V (core graphique intégré support AVIVO ; connecteur VGA et DVI, sortie
TV et connecteur HDMI ; supporte nativement le HDCP
Autres chipsets :
VIA :
http://www.viatech.com/en/silicon/chipsets/
http://www.viatech.com/en/support/drivers/
SIS :
http://w3.sis.com/download/agreement.php?url=/download/
Le
problème des condensateurs (ancien) :
On a vu, par le passé, nombre de problèmes de carte mère causés par une mauvaise
qualité des condensateurs.
Voir : Recherche Google - condensateurs
gonflés
Les problèmes de carte mère sont particulièrement dommageables, car ils sont difficiles à identifier : la carte mère étant le dernier élément que l'on incrimine lors d'un test de matériel.
Il est donc important de disposer d'une carte mère équipée de composants de qualité.
Ceci concerne notamment les condensateurs :
Condensateurs solides et condensateurs classiques :
Les condensateurs solides contiennent un coeur de type solide tandis qu'un condensateur classique est composé d'une structure liquide entrainant au cours du temps de nombreux dégats et causes de panne.
Assemblage,
Composants :- Index : Assemblage et composants
- Assemblage - Monter son PC
- Assemblage - Boitier
- Alimentation
- Refroidissement
- Refroidissement carte graphique
- Carte graphique
- Carte graphique - Liens et actualités
- Processeur
- Processeur - Liens et actualités
- Carte mère
- Carte mère - Liens et actualités
- Carte mère Asus P5B
- Carte mère Asus P8P67
- Mémoire
- Le Bios
- Le Bios UEFI
- Mise à jour Bios ASUS
Liens :
