Mini-PC > Raspberry : accessoires

Raspberry : accessoires

Voir aussi mes pages :





Conseils d'achat : Mini PC



Pour les néophytes : quelques explications "basiques" sur le matériel, afin de s'orienter un peu plus facilement dans cette "jungle" ;-) Pour tous : des liens pour se tenir au courant des dernières évolutions et se documenter plus avant.
Le matériel informatique évoluant très rapidement, certaines informations peuvent devenir rapidement obsolètes : Tenir compte de la date de rédaction des articles. Merci de me signaler toute erreur ou imprécision (lien en bas de page).





Raspberry : accessoires :

Les accessoires indispensables pour utiliser le Raspberry :
- l'alimentation,
- le boitier
- la carte microSD
- le dongle Wi-Fi
- le clavier

Penser également au clavier et à la souris (sauf si on commande le Raspberry par le réseau)
et au câble HDMI en cas de branchement sur une télévision.



Voir la page :
Raspbian-france.fr - Bien choisir vos accessoires pour la Raspberry Pi B+



Les matériels compatibles Raspberry / Linux :
Elinux.org - RPi VerifiedPeripherals

Exemple : Adapteur Wi-Fi
Elinux.org - RPi USB Wi-Fi Adapters

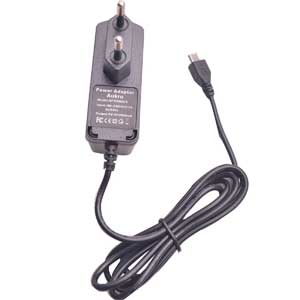

Chargeur - Alimentation :

Il existe un modèle 1500 mA et un modèle 2000mA. Mieux vaut prendre le modèle plus puissant pour une meilleure alimentation (not. disque dur externe), ou utiliser un HUB auto-alimenté
Vérifier que le chargeur est compatible avec son modèle de Raspberry.

Raspberry - Alimentation



Autre chargeur 1500 mA :
- Aukru® Chargeur Alimentation UE Micro USB Pour Raspberry Pi modèle b + (b Plus) / modèle b et modèle a & Banana pi - 5V 1500mA -Garanti 3 ans





Boitier :

Il existe différents boitiers. A choisir selon ses goûts

Raspberry - Boitier



Autre boitier :
- Aukru® Coque de protection transparent pour Raspberry Pi B + (B Plus), case for Raspberry Pi B+ (Acrylic) +3 Set dissipateur thermique





Carte microSD :

- Voir aussi ma page : Carte mémoire SD, SDHC et SDXC

Il existe des cartes plus ou moins performantes.
Exemple : chez SanDisk : Ultra ou Extreme Plus

La carte Extreme Plus est la plus performante. Elle existe en 16, 32 et 64 Go

Sur le site officiel :
http://www.sandisk.fr/products/memory-cards/sd/extremeplus/

SanDisk MicroSDXC Extreme Plus
32 Go (SDHC)
64 Go (SDXC)

En 16 Go :
- Carte Mémoire MicroSDHC SanDisk Extreme Plus 16 Go jusqu'à 95 Mo/s, Classe 10, U3





Dongle Wi-Fi :

Facultatif. Si on veut se connecter en Wi-Fi au lieu d'utiliser le port Ethernet.
Attention : il faut que le nom SSID ne soit pas masqué pour pouvoir utiliser le Wi-Fi

Sur le site officiel :
Edimax.com - EW-7811Un 150Mbps Wireless IEEE802.11b/g/n nano USB Adapter

Clé Wifi Edimax



Pour l'installation de la clé Wi-Fi, utiliser Wi-Fi Configuration dans les Paramètres :

Voir :
The-Raspberry.com - Utiliser une clé Wifi sur le Raspberry pi



Autres liens :

Generation-linux.fr - Mise en place du WiFi sur le Raspberry Pi

Framboise314.fr - La framboise 314 et le Wifi, ou comment se passer du cable ethernet avec le Raspberry Pi.



Utiliser une clé Wifi en 300 Mbps :
Raspberry.org - Recommendation 300Mbps+ wifi dongle





Clavier :

PS : Il existe également des télécommandes (pour utilisation en Media Center).

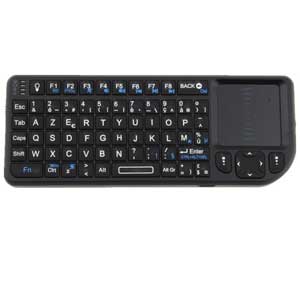

Mini clavier





Ecran :

Ecran pour Raspberry Pi sur Amazon.fr





Adaptateur HDMI :

- Voir aussi ma page : Connectique vidéo : HDMI, DisplayPort, etc.

Le Raspberry est équipé d'un port HDMI. Mais tous les écrans ne disposent pas d'un port HDMI.
Il faudra donc utiliser un adaptateur

Deux sortes d'adaptateurs :
- HDMI vers DVI = le plus simple
- HDMI vers VGA = plus compliqué car il faut convertir le signal numérique en analogique.



HDMI vers DVI :
Adaptateur HDMI-DVI

Adaptateur HDMI - DVI Mâle/Femelle - 581701



Autre modèle :

Adaptateur HDMI-DVI

Adaptateur HDMI femelle - DVI-D mâle 24+1 pins contacts or 24k





HDMI vers VGA (avec audio) :
Adaptateur HDMI vers VGA avec audio





14/01/2013 : Framboise314.fr - Pas d’HDMI ? Adaptez la framboise314 au VGA et/ou au DVI



04/12/2013 : Thegeekyway.com - How To Display Raspberry Pi On VGA Monitor/TV ?

26/12/2012 : pobot.org - Sortie VGA pour la Raspberry Pi

Raspberrypi.org/forum - Probleme sorti HDMI





Problème Raspberry après branchement adaptateur HDMI-VGA :

Ce modèle-ci, de la marque Ugreen semble fiable... pas celui que j'ai acheté (voir plus bas)

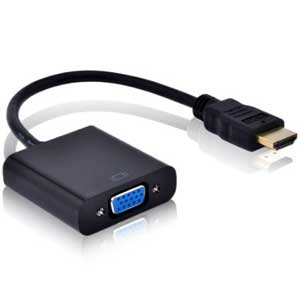

Adaptateur HDMI vers VGA





J'ai acheté ce modèle sur Amazon :

Mauvaise qualité : premier exemplaire défectueux. Remplacé gratuitement... mais le boitier en plastique a fini par casser sans mauvaise manipulation.
N'est plus en vente sur Amazon, et c'est tant mieux.

Adaptateur HDMI vers VGA





Quand je l'ai branché, l'adaptateur ne fonctionnait pas :
- sur mon Raspberry Pi 2 B
- Sur mon mini PC Gigabyte Brix.

J'ai essayé avec différents câbles et plusieurs écrans.
EDIT : En fait, il était défectueux.
Le vendeur m'a envoyé un autre modèle qui fonctionnait parfaitement



Problème après branchement :

Quand je rebranche mon Raspberry avec un adaptateur HDMI vers DVI, la couleur rouge a disparu du signal vidéo Sur l'écran de démarrage, on voit que le rouge n'apparaît pas :



Et lorsque le Raspberry est sur le bureau (Raspbian) :



Voir les commentaires sur cette page :
14/01/2013 : Framboise314.fr - Pas d’HDMI ? Adaptez la framboise314 au VGA et/ou au DVI

Voir peut-être :
Forum Raspberrypi.org - HDMI color output





Divers :

Bhavyanshu.me - Force Raspberry Pi output to composite video instead of HDMI
