Onduleur et Synology

Onduleur et Synology Onduleur compatible avec un Synology Onduleurs sur Amazon.fr Onduleur off-line sur Amazon.fr Onduleur line interactive sur Amazon.fr Installation d'un onduleur APC sur Synology Préparation et branchement Configuration dans DSM Contrôle dans DSM Installation de WinNUT Liens et sources sur WinNUT

Page précédente : Choix et achat d'un onduleur Onduleurs Choix d'un onduleur Utilité d'un onduleur Les 3 types d'onduleurs Les modèles avec port USB Quelle puissance pour l'onduleur ? Achat d'un onduleur Onduleurs APC PowerChute





Pour les néophytes : quelques explications "basiques" sur le matériel, afin de s'orienter un peu plus facilement dans cette "jungle" ;-) Pour tous : des liens pour se tenir au courant des dernières évolutions et se documenter plus avant.
Le matériel informatique évoluant très rapidement, certaines informations peuvent devenir rapidement obsolètes : Tenir compte de la date de rédaction des articles. Merci de me signaler toute erreur ou imprécision (lien en bas de page).



Onduleurs :

Particulièrement recommandé avec un serveur NAS, surtout si on fait du RAID
Ici, je parle essentiellement de l'utilisation avec un serveur NAS Synology, mais un onduleur est utile (nécessaire) dans bien d'autres configurations.



Onduleurs compatibles avec les produits Synology :

Quel Onduleur (UPS) les Produits Synology supportent t-il ?
http://www.synology.hk/support/faq_show.php?q_id=300&lang=fre

Compatibilité Des Onduleurs :
http://www.nas-forum.com/forum/index.php?showtopic=1934
- APC Back-UPS ES 700VA
- Fonctionnement en cas de coupure d'électricité
- Utiliser des batteries de voiture
- Prise de consommation électrique
- Connecter 2 Synology sur un onduleur
- Online ou offline
"Certains off-line comme le APC ES 700Va passent sur batterie quand la tension passe sous les 190v et au dessus des 260v (environ, je n'ai plus les valeurs exactes) donc il y a quand même un filtrage qui est fait..."
- Matériel branché sur un 1200Va
"si tu branches tout ton matos sur onduleur, tu protèges la "chaine" complète. Hors si tu protèges que certain type de matériel, il y a un risque en cas de surtension que le jus passe par l'USB ou autres types de connexion filaire.
- Il ne faut pas confondre la valeur VA et la puissance que l'onduleur peut délivrer lors de l'arrêt du courant secteur.
"Alors pour la liaison, c'est le câble USB de l'UPS sur une prise USB du Synology, la prise de courant du Synology sur une sortie "ondulée" (car il y a aussi souvent des sorties uniquement protégées de la foudre). Dans l'interface d'admin du NAS, chapitre UPS, activer la prise en charge de l'UPS. Et c'est tout"





10/08/2010 : Conseil D'achat D'onduleur :
http://www.nas-forum.com/forum/index.php?showtopic=16709
Il y a trois type d'onduleur...

Pour palier aux pannes d'électricité et aux écarts de tension (les NAS sont très sensibles)
Voir ici : Pourquoi un onduleur ? Pour éviter les mauvaises surprises tout simplement... Il se peut que sur ton réseau électrique, tu aies des micro-coupures et celles-ci peuvent entrainer la perte de toutes les données sur ton Syno. Plusieurs membres de se forum ont déjà eu le coup.

Nas-forum.com - [Résolu]Crash Du Volume1 Sur Ds409+ (Raid5 4Dd)





Onduleurs sur Amazon.fr :

Onduleur et protection électrique sur Amazon.fr



Onduleurs off-line sur Amazon.fr :

Les moins chers, les plus simples. Ils protègent contre les coupures de courant, mais pas contre les micro coupures.

APC Back-UPS ES 400 - Onduleur	APC - BE700G-FR - Onduleur BACK-UPS ES - 700VA / 405 W	APC Back-UPS CS 650VA - Onduleur	Eaton (MGE) - 66769 - Onduleur - Ellipse ASR 600 USB



ASR = Off-Line



Onduleurs Line interactive sur Amazon.fr :

Ils protègent contre les micro coupures. Une vraie protection à un coût raisonnable.

APC - BR550GI - Onduleur BACK-UPS PRO - LCD - 550VA / 330 W	Eaton (MGE) - 68545 - Onduleur - Ellipse Max 600 USBS

USBS = option connexion USB.
MAX = Line interactive.



APC BACK UPS - 550VA

APC Back-UPS ES 400VA
http://www.ldlc.com/fiche/PB00041516.html



Celui que j'ai choisi :
- APC Power-Saving Back-UPS ES 8 Outlet 700VA 230V CEE 7/5





Installation d'un onduleur APC sur Synology :



Exemple de l'installation d'un onduleur :
APC - BE700G-FR - Onduleur BACK-UPS ES - 700VA / 405 W
Avec un serveur NAS :
Synology DS110J



Préparation et branchement :

En premier, il faut d'abord brancher la batterie :



Puis, on branche les prises électriques :



Câble USB et câble téléphonique :



Lorsque tout est en place :
- mettre l'onduleur en marche.
L'onduleur bip, le voyant vert clignote quelque temps, puis devient fixe.



PS : Sur le manuel, il est conseillé de laisser l'onduleur en charge pendant 16 heures avant la première utilisation.
Etant donné que l'onduleur n'est pas sollicité s'il n'y a pas de panne de courant, je pense que l'on peut le brancher et l'utiliser dès l'installation.





Configuration dans DiskStation Manager :

Pour que l'onduleur soit utilisable avec le Synology, il faut le paramétrer dans DiskStation Manager

Dans DiskStation Manager :

Dans Panneau de configuration :

Voir aussi :

Asservir un PC au serveur UPS d'un syno :
http://syno.haeflinger.com/index.php/Asservir_un_PC_au_serveur_UPS_d%27un_syno





Contrôle dans DiskStation Manager :

Pour vérifier la reconnaissance et le bon fonctionnement de l'onduleur

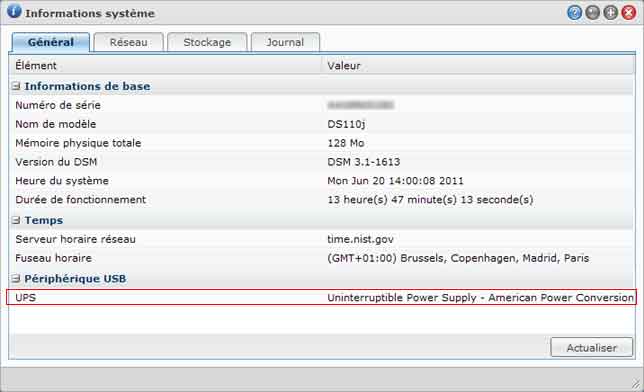

Dans la configuration générale :





Installation de WinNUT :

Dans le cadre d'une utilisation "classique" : protection principale de l'ordinateur, on doit installer le logiciel présent sur le CD-ROM = PowerChute.
C'est celui-ci qui pilote et provoque l'exinction de l'ordinateur en cas de coupure de courant, par le câble USB.

Par contre, si on utilise un serveur NAS Synology, c'est ce dernier que l'on doit protéger en premier.
C'est ainsi que l'on utilise la "Prise en charge UPS" sur le Synology (voir ci-dessus).
PowerChute est, par contre, inutilisable.

On voit qu'il y a un choix à faire : protection du Synology *ou* protection de l'ordinateur.
(ou plutôt, gestion de l'extinction, par le câble USB, du Synology *ou* de l'ordinateur.



Il existe, cependant, des méthodes pour effectuer l'extinction des deux en cas de coupure.

Ici, une solution pour éteindre les deux, avec le PC en premier :
http://perso.haeflinger.com/index.php?option=com_content&task=view&id=33&Itemid=38



Une autre solution, avec le Synology en premier, avec WinNUT :



Configuration de WinNUT



Toutes les 5 minutes, un popup s'affiche, rendant le logiciel inutilisable :

De plus, le mot de passe de l'administrateur doit être mentionné en clair dans le fichier upsmon.conf





Liens et sources sur WinNUT :

"Configuration d'un Synology et d'un ordinateur sur un onduleur :
- brancher l'onduleur au Synology en USB
Dans DiskStation Manager :
- Cochez la case Activer la prise en charge UPS
- Saisissez l' IP du serveur réseau UPS (adresse IP du PC)
Sur le PC :
- Installer le programme de l'onduleur"



Téléchargement de WinNUT :

Windows NUT client :
http://sourceforge.net/projects/winnutclient/
This is a NUT windows client for monitoring your ups hooked up to your favorite linux server.Now you don't need to vnc or ssh into the box to see how your ups is doing!

WinNUT release 2.0.0b download
http://csociety.ecn.purdue.edu/~delpha/winnut/release2.0.0b/
Windows 2003 Server and Windows Vista are now recognized



Utilisation de WinNUT :

14/09/2009 : Nas.Forum.com - Gérer L'extinction Du Pc Depuis L'onduleur Branché Sur Le Synology Avec Winnut Et L'onduleur Du Synology
"Après pas mal de recherches sur le net, je suis finalement tombé sur un programme fonctionnant sous Windows qui est capable, par le réseau, de discuter avec l'onduleur grâce à la fonction "serveur réseau UPS" du Syno. WinNUT, puisqu'il s'agit de lui, est un programme qui tourne sur Linux, qui a été compilé pour tourner sous Windows et qui apparemment est celui qui tourne en tant que serveur sur les Syno pour la gestion des onduleurs. Et ça fonctionne à merveille !"

11/04/2010 : Nas.Forum.com - Doit On Relier L'onduleur Au Port Usb Du Syno?
- "Chez moi, comme indiqué par APC, c'est sur une connection USB que vient se brancher l'UPS. Côté UPS, c'est du RJ45, côté Synology, de l'USB. J'ai aussi mis Winnut pour faire le shutdown des autres PC s'ils sont démarrés quand la coupure intervient."
- Tu branches ton onduleur en USB au Synology. Dans le paramétrage du Synology tu actives la prise en charge de ton UPS et tu actives le serveur réseau en donnant l'ip de ton PC. Sur ton PC, tu installes un programme qui permet d'interroger via ton réseau ton Synology pour récupérer les données de l'UPS, et maintenant les deux se couperont bien comme il faut."

26/03/2010 : Nas.Forum.com - A Quoi Sert L'option "activer Le Serveur Reseau Ups"
- cela sert à connecter plusieurs Synology sur le même onduleur afin que chacun récupère l'état du Synology qui est connecté sur l'onduleur.
- Ce n'est pas seulement réservé à d'autres NAS Syno. Tu peux utiliser d'autres client UPS pour permettre leur extinction. Soit avec le client PowerChute ou avec des clients NUT (WinNut ...). Cela sous entend que ces autres matériels sont aussi connectés au secteur de l'onduleur.

13/08/2010 : Nas-Forum.com - Confuguration Onduleur Back-Ups Es 550G Et Syno
- Est-ce normal que de temps en temps, UPS apparait deconnecté dans l'interface de gestion du syno ? Comment faire pour que l'onduleur soit toujours connecté ?
